[产品型号]:SBDG-761ZG [产品名称]:中高级电工实训考核装置 [价     格]: [在线客服]:

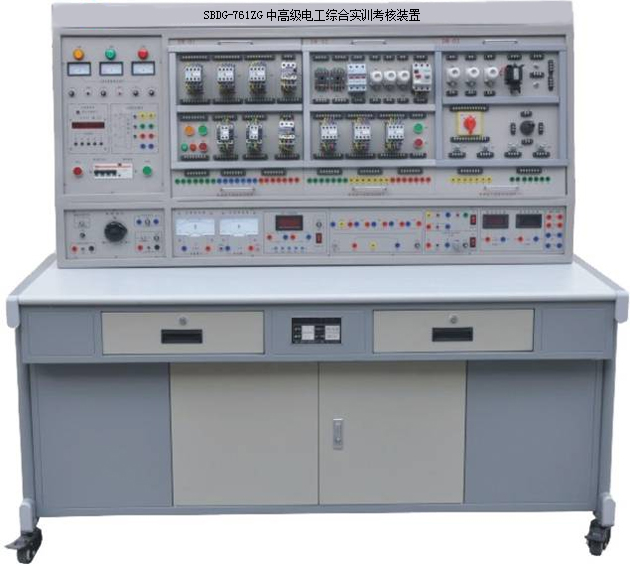

SBDG-761ZG中高级电工实训考核装置



中高级电工实训考核装置是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的,它适用于《中级维修电工》、《高级维修电工》和教材要求的电气控制线路,通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练,快速掌握课程要求的实际应用技术和操作技能,具有针对性、实用性、科学性和先进性,它能满足技师技术及中、高级维修电工考核大纲的要求,是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。


一、产品特点

1.实训元器件都装在作为挂板的安装板上,操作方便、更换便捷,可扩展功能或开发新实训;操作内容的选择具有典型性、实用性。

2.技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂的各类电力拖动系统,并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。

3.装置设有电压型漏电保护器和电流型漏电保护器,能确保操作者的安全;各电源的输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠。

4.所有的元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件。

二、技术性能

1.输入电压:三相四线~380V±10% 50Hz

2.装置容量:<1.5kVA

3.外形尺寸:1.68m×0.7m×1.6m

三、装置配备

实训装置由控制屏、实训桌、电气控制挂箱、电动机等组成。

(一)控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板。具体功能如下:

1.主控板

(1)三相四线电源输入,由接触器通过起、停按钮进行操作,接通总开关;设有漏电保护器、保险丝等器件。控制屏设有单相三极220V电源插座及三相四极380V电源插座。

(2)设有450V指针式交流电压表,通过波段开关切换监控电网电压。

2.交流电源

设有变压器一只,原边220V、副边26V6.3V的交流电压,26V用于能耗制动中整流电路的交流电源。

3.整流二极管:1N5408 四只,用于能耗制动的整流电路。

4.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

5. 交直流仪表

交流电压表:0500V带镜面交流电压表一只,精度1.0

交流电流表:05A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能

功率、功率因数表:由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经A/D变换,采用专用DSP计算有功功率、无功功率。功率的测量精度0.5级,电压、电流量程分别为450V5A,可测量负载的有功功率、无功功率、功率因数及负载的性质;还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询

(二)实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;设有带锁抽屉,用于放置工具及资料,实验台下方设有吊柜,柜内可放置实训模块,造型美观大方;实验桌底部装有四个万向轮,便于移动。

(三)实训挂箱

序号

名 称

主要器件及功能

数量

备注

1

Z3050摇臂钻床实训

让学生掌握Z3050摇臂钻床的电气工作原理以及其排故的技能,可进行20项故障点的电路考核。

1套

2

X62万能铣床实训考核挂件

让学生掌握X62W型铣床的电气工作原理以及其排故的技能,可进行20项故障点的电路考核。

1套

3

PLC可编程控制器实训组件

三菱FX3U-48MR,(24路数字量输入/24路数字量输出)配套SC-11编程电缆。

1套

4

变频器实训组件

采用台达A700变频器,变频器可独立使用,也可以将变频器与PLC配套使用;

1套

5

网孔实操板

通过搭配元器件,学生可自行在网孔板上固定、安装、布局、走线和调试,培养学生的动手能力和操作技能。该网孔板还可作为实训项目扩展模块。

1套

6

三相鼠笼电动机

三相交流380V供电,Y型连接,额定电流0.2A,额定转速1430 r/min,额定功率功率40W。绝缘等级E级。

1台

7

三相鼠笼电动机

三相交流380V供电,△型连接,额定电流0.2A,额定转速1430 r/min,额定功率功率40W。绝缘等级E级。

1台

8

实训指导书

1套

9

实训导线及配件

采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠。

1套

10

电工电子工具套装

工具箱、数字式万用表、剥线钳、尖嘴钳、斜口钳、验电笔、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、焊锡丝、吸锡器等工具。

1套

11

维修仿真软件

具有软件著作权

1点

四、实训项目所需元器件清单

序号



型号与规格

数量

1

低压断路器

DZ108-20/10-F(0.631A

1

2

螺旋式保险丝

RL1-15/3A

3

3

直插式保险丝

RT14-20/2A

2

4

交流接触器

LC1-E0610Q5N

3

5

辅助触头

LAEN11

2

6

热继电器

JRS1D-25/Z(0.63-1A)

1

7

热继电器座

JRS1-25

1

8

通电延时时间继电器

ST3PA-B/380V(0-60S)

1

9

接线端子排

JF5-2.5/5

5

10

G端子导轨

1

11

时间继电器座

PF-083A

1

12

按钮开关盒(三个开关)

TYX3-P(黑、绿、红)

1

13

按钮开关盒(两个开关)

TYX2-P(绿、红)

1

14

按钮(不带灯)

LAY16

5

15

塑料安装卡子

190

16

不锈钢自攻螺丝

90

17

铜芯塑料线

RVV(0.75mm2,红色)

1卷

18

铜芯塑料线

RVV(0.75mm2,兰色)

1卷

19

铜芯塑料线

RVV(0.75mm2),按钮线

1卷

20

铝芯单股塑料线

BLV-500-1×1

1卷

21

针形接头

压接1.5mm2软线头

若干

22

叉形接头

压接1.5mm2软线头

若干

23

剥线钳

1

24

压线钳

1

实训内容

1.三相异步电动机直接启动控制

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.具有过载保护的正转控制线路

5.按钮联锁的三相异步电动机接触器正反转控制线路

6.三相异步电动机的顺序控制

7.三相异步电动机的多地控制

8.接触器控制Y/△降压起动控制线路

9.时间继电器控制Y/△降压起动控制线路

10.安装调试通电延时带直流能耗制动Y-△启动控制线路

11.接触器联锁的正反转控制线路

12.按钮接触器复合联锁电动机正反转控制线路

13.接触器控制串联电阻降压起动控制线路

14.时间继电器控制串联电阻降压起动控制线路

15.工作台自动往返控制线路

16.半波整流能耗制动控制线路

17.单相运行反接制动控制线路

18.C620型车床的接线、故障与维修

19.Z3040摇臂钻床接线、故障与维修

20.Z3050摇臂钻床实训:让学生掌握Z3050摇臂钻床的电气工作原理以及其排故的技能,可进行20项故障点的电路考核。

21.X62万能铣床实训考核挂件:让学生掌握X62W型铣床的电气工作原理以及其排故的技能,可进行20项故障点的电路考核
