SBGDG-818D电工电子电拖综合实验装置
一、概述
电工电子电拖综合实验装置是中职院校及高等院校相关专业重要的教学设备，可满足“电工基础”“模拟电子技术”“数字电路”“电力拖动”等多门课程的实训需求。电工电子电拖综合实验平台可作为电工、电子设计竞赛培训场所，电工电子电拖综合实验设备为师生提供了进行电工电子方面的设计性试验的工作条件，主要培养学生电工电子线路的测试分析和设计应用能力，提高学生的电工电子设计能力和实践动手技能，培养学生的创新精神和科学素养。

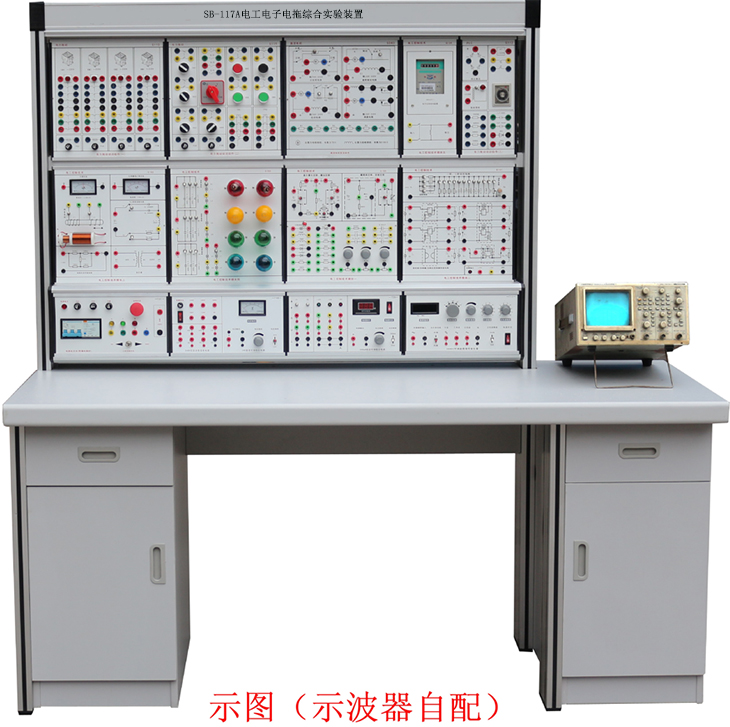

(参考图片)
二、特点
1、综合性强 综合了目前国内各类学校电类基础课程的全部实训项目。
2、适应性强 实训的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可扩展功能或开发新实训。
3、整套性强 从仪器仪表、专用电源到实训连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实训的需要进行配套。
4、一致性强 实训器件选择合理、配套完整，使多组实训结果有良好的同一性，便于教师组织和指导实训教学。
5、直观性强 本装置采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实训挂件任务明确，操作、维护简便。
三、功能
1、本装置可提供实训所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实训挂箱及电机等。
2、能完成"电工基础"、"电工学"中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实训。
3、能完成"电路分析"、"电工学"中的单相、三相、日光灯、变压器、互感器及电度表等实训。
4、能完成"电机控制"、"继电接触控制"及"电力拖动"等课程实训。
四、技术性能
1、输入电源：三相四线(或三相五线) 380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、外形尺寸：160×70×153cm3
4、装置容量：＜1.5KVA
五、实验项目
（一）电工技术实验项目
1.基本电工仪表的使用与测量误差的计算
2.减少仪表测量误差的方法
3.线性与非线性电路元件伏安特性的测绘
4.电位、电压的测定及电路电位图的绘制
5.基尔霍夫定律训证及故障判断
6.叠加定理训证及故障判断
7.电压源与电流源的等效变换
8.戴维南定理的训证
9.诺顿定理训证
10.双口网络测试
11.互易定理训证
12.受控源VCCS、VCVS、CCVS、CCCS的实训研究
13.典型电信号的观察与测量
14.RC一阶电路响应的测试
15.二阶动态电路响应的研究
16.R、L、C元件阻抗特性的测试
17.RC串、并联选频网络特性测试
18.R、L、C串联谐振电路的研究
19.用三表法测量交流电路等效参数
20.正弦稳态交流电路相量的研究（日光灯功率因数提高实训）
21.互感实训
22.单相铁心变压器特性的测试
23.三相交流电路电压、电流的测量
24.三相电路功率的测量
25.单相电度表的校训
26.功率因数及相序的测量
27.负阻抗变换器及其应用
28.回转器及其应用
(二)电子技术部分
①数字电路实验项目：
l. 与门电路逻辑功能测试
2. 或门电路逻辑功能测试
3. 与非门电路逻辑功能测试
4. 非门电路逻辑功能测试
5.CM0S 门电路的测试
6. 基本 RS 触发器
7.JK 触发器
8.D 触发器
9.555 时基电路的应用
10. 二 --- 十进制计数器
11. 二 -- 十进制 8421 译码器
12. 加法器
13. 减法器
14. 由集成与非门构成单稳态触发器
15.T 触发器实验
16. 组合电路的设计之一 -- 编码转换
17. 组合电路的设计之二 -- 显示电路
18. 同步时序电路的设计
19. 计算机时序电路的设计
20.CM0S 集成 A/D 、D/A 转换电路实验
(三)模拟电子技术部分
②模拟电路实验:
1 、固定线路板实验有：采用固定线路和分立元件灵活组合进行实验。
（ 1 ）共射极单管放大器负反馈放大器实验
（ 2 ）射极限跟随器实验
（ 3 ） RC 正弦振荡器实验
（ 4 ）差动放大器实验
（ 5 ） OTL 功率放大器实验
2 、分立元件可完成：单管放大、整流、滤波、稳压、运放、全波可控及趣味性实验，也可利用此平台开发其他实验项目。
（四）电力拖动实验
1.三相异步电动机的使用与起动
2.三相电动机接触器点动正转控制线路
3.三相电动机具有自锁的正转控制线路
4.三相电动机具有过找保护的正转控制线路
5.三相电动机接触器联锁的正反转控制线路
6.三相电动机按钮联锁的正反转控制线路
7.三相电动机按钮接触器复合联锁控制线路
8.三相电动机接触器控制Y/△降压起动
9.三相电动机时间继电器控制Y/△降压起动
10.工作台自动往返控制线路
11.三相异步电动机反接制动控制电路
12.三相异步电动机多地控制
13.电动葫芦电路维修控制线路
六、电工电子实验装置装置的配备:由主机箱、实验桌、电子电路板模块公共磁吸式实验基座、实训屏、电子实验模块、实训挂箱、移动矮柜、示波器架、学生凳等组成。实训装置支架与实训桌可组合、可拆装。支架与桌脚一体，铝合金结构，实训挂箱、各实验模块可根据实验需求自由组合放置。
(一)SBDG-01实训主机箱
主机箱外壳为铁质双层亚光密纹喷塑结构，铝质面板。为实训提供交流电源、直流电源、恒流源、受控源、数控信号源及各种测试仪表等。
具体功能如下：
1、三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；
2、设有450V指针式交流电压表1只，通过转换开关，指示电源输入的三相电压。
★3、实验室智慧用电安全控制系统
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！
4）后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：
①包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！
②包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。
5）报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。
6）用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
现场需对功能逐一演示，提供有效、权威的证明文件，佐证该产品的可靠、安全、合法性。
4、交流电源：
（1）提供三相固定380V交流电源，电流型电压型漏电开关保护，通过转换开关测量三相输出线电压。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）交流低压输出：220V/15V+0V+15V；7.5V+0V+7.5V。
5、直流电源
（1）提供两路低压稳压直流0.0～30V/2A连续可调电源，配有数字式电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。
（2）还设有±5V两路直流稳压电源，±12V两路直流稳压电源，并有发光管指示。
（3）提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10-4 ，额定变化率≤5×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。
★ 6、功率输出函数发生器：
（1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。
（2）大屏幕LCD显示输出频率、波形、减值。
（3）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（4）频率范围: 0.1HZ~3MHz, 采用数字键盘直接输入数字设定频率。
（5）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
（6）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
（7）内外测频功能：频率计最高测量范围0.1HZ -100MHz，自动换档。
7、智能测量仪表
（1）智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（2）智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（3）智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（4）智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（5）功率、功率因数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
8、日光灯引线端口
9、配备实训用220V/30W日光灯管及支架一套。220V/30W日光灯管及支架一套置于主机箱底部，即不占空间又便于实训状况观察。
10、提供～220V插座2只，为外部仪器提供工作电源。
（二）SBDG-02实训桌:实验桌结构：实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与主机箱实验挂箱配套，上下方便，左右移位自如。
（三）储存柜：配备储存柜，存放实训模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。
（四）学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
(五)实训组件挂箱
1、SBDG-03电路基础实训箱
提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶动态电路等实训。各实训器件齐全，实训单元隔离分明，实训线路完整清晰，训证性实训与设计性实训相结合。
2、SBDG-04交流电路实训箱
提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实训。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实训器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实训时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实训时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实训方便；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实训。
3、SBDG-05元件箱
设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实训；提供实训所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。
4、SBDG-10受控源(四路)、回转器、负阻抗变换器
提供流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、回转器及负阻抗变换器等实训模块。四组受控源、回转器、负阻抗变换器均采用标准网络符号。
5、SBDG-11 数字电路、模拟电路实验挂件：
提供稳压电源四路（ ±5V/ 0.5A ； ±15V/ 0.5A ，均有短路保护、自动恢复功能）、低压交流电源（ 0V 、 6V 、 10V 、 14V 抽头各一路及中心抽头 17V 两路）、四位十进制译码显示器、两组拨码盘、 8 位逻辑开关、 8 位电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按键、桥堆及电位器等。另外，还设有一些高可靠圆脚集成电路插座（ 8P 2 只、 14P 3 只、 16P 4 只、 28P 1 只、 40P 1 只）及可靠的镀银长紫铜管（供插电阻、电容、电位器、晶体管等元件）。
实验挂箱配有：
① 共射极单管放大器负反馈放大器实验板
② 射极跟随器实验板、
③RC 正弦振荡器实验板
④ 差动放大器实验板
⑤OTL 功率放大器实验板共五块及若干分立元件，可采用固定线路或分立元件灵活组合进行实验，有利于提高学生动手能力。
6、电气控制实训挂箱：铝质面板，后盖由拉模成型铝型材与注塑成型塑料件构成，电气元件接线点都已引到安全插座，实验接线方便安全、快捷。
（1）电气控制实训挂箱一：交流接触器2只
（2）电气控制实训挂箱二：交流接触器1只、热继电器1只
（3）电气控制实训挂箱三：时间继电器1只，按钮红、黃、绿
（4）电气控制实训挂箱四：行程开关4只，交流接触器1只，按钮1只，电阻（510Ω/25W）2只
7、三相交电机2台：380V/180W，铝质外壳。
8、实训连接线
根据不同实训项目的特点，配备两种不同的实训联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，不能混插，大大提高了实训的安全及合理性。
八、总配表
|
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
|
|
1 |
主机箱 |
SBDG-01 |
台 |
1 |
|
|
2 |
实训桌 |
SBDG-02 |
套 |
1 |
含电气实训屏 |
|
3 |
学生凳 |
|
张 |
2 |
|
|
4 |
储存柜 |
|
个 |
1 |
|
|
5 |
示波器架 |
|
个 |
1 |
|
|
6 |
电工实训挂箱 |
SBDG-03电路基础实训挂件 |
套 |
1 |
|
|
7 |
|
SBDG-04交流电路实训挂件 |
|
|
|
|
8 |
|
SBDG-05元件箱 |
|
|
|
|
9 |
|
SBDG-10受控源（四路）、回转器、负阻抗变换器 |
|
|
|
|
10 |
电拖实验挂箱 |
DQ0202电气控制实训挂箱一 |
套 |
1 |
|
|
11 |
|
DQ0203电气控制实训挂箱二 |
|
|
|
|
12 |
|
DQ0204电气控制实训挂箱三 |
|
|
|
|
13 |
|
DQ0205电气控制实训挂箱四 |
|
|
|
|
14 |
三相鼠笼异步电机 |
电动机AC380V 180W 铝质外壳 |
台 |
1 |
|
|
15 |
|
电动机AC380V 180W 铝质外壳 |
台 |
1 |
帶离心开关 |
|
16 |
SBDG-11 数字电路、模拟电路实验挂件 |
|
套 |
1 |
|
|
17 |
绝缘皮 |
|
块 |
1 |
|
|
18 |
高可靠护套结构手枪插式实训连接线 |
|
套 |
1 |
每套40根 |
|
19 |
电流测量插头线 |
|
套 |
1 |
|
|
20 |
指导书 |
|
本 |
1 |
|
|
21 |
★配套教学资源 |
注：购买20台以下无此项配置 |
套 |
共1 |
附件 |
