SBDQ-210D型电工实训装置（双工位）
一、概述
电工实训设备，电工实训台，是面向中高职院校、技工院校及职业技能鉴定中心设计的开放式、工业级电工技能综合实训平台，采用万能网孔板+模块化电气单元+电机拖动实训区架构，高度还原工业现场电气安装、接线、调试与故障排查流程，满足电工基础、电气控制、电机拖动、照明电路及技能考核等一体化教学需求。电工实训设备，电工实训台是针对职业院校电气自动化、机电一体化、电工技术等专业打造的开放式、模块化、可拓展电工综合实训教学平台，电工实训设备整体采用工业标准化设计，贴合企业真实电气安装、接线调试与故障检修工艺，满足现代化理实一体化教学及职业技能等级考核需求。电工实训设备，电工实训台，适用范围广：可用于《电工基础》《电气控制技术》《电机拖动》《维修电工技能实训》等课程教学，也可用于职业技能等级认定实操考核。电工实训设备，电工实训台，主要由双工位电气元件模块单元、电机拖动模块单元、万能实训网孔板三大部分组成，整体布局规范、结构稳固、安全可靠，支持两名学生同时独立开展实训操作，设备利用率高、教学覆盖面广。

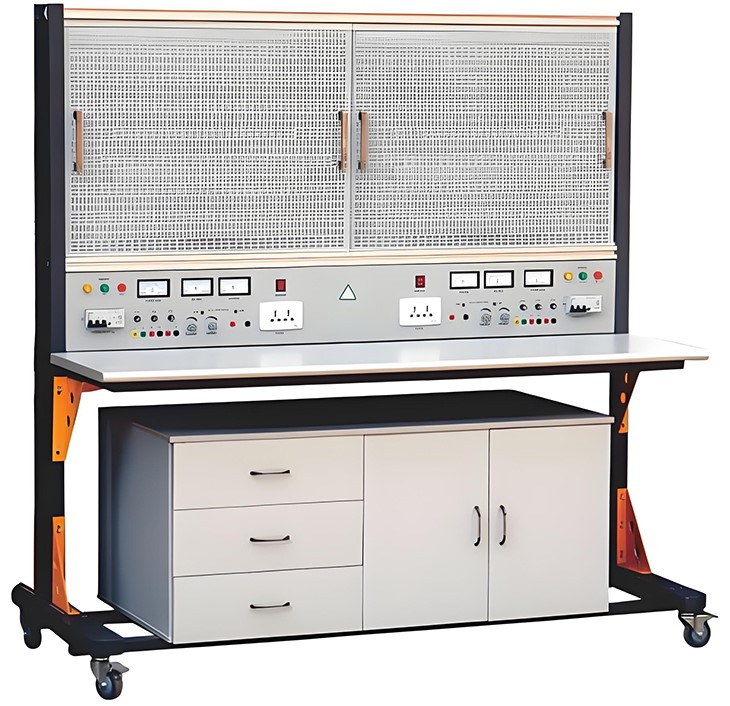

（图片仅供参考、以实际配置为准）
二、电工实训设备技术要求
1.外型：整体尺寸1630mm×750mm×1630mm（±5%）；
2.设备的材料：钣金、铝合金结构；
3.电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组、220V插座式4组
3)可调直流输出：0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4.接口及仪表：电压表 2 只，时刻监控电网电压变化；
5.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
6.为确保所投设备稳定性及安全性，同时满足学校教学所需，要求所投设备的外观检查、结构检查、电源电压适应性、照明电路安装、点电与连续转动电路连接电动机、按钮联锁电动机正、反转电路连接、接触器联锁电动机正、反转电路连接、按钮切换的Y-△启动控制电路的连接等方面须全部符合要求。
三、电工实训设备结构
1.设备应至少由实训屏（内置电源）、实训桌等内容组成。要求以≥（30mm×30mm）优质成型方钢作为设备主要框架材料，结构稳固、承重强，满足双工位实训强度要求。
2.实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条≥（35mm×35mm）铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出。
3.实训桌桌面应采用≥25mm加厚高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便设备移动；
四、电工实训设备实训项目
1、照明电路安装连接实训；
2、日光灯连接实训；
3、单相电能表的应用；
4、电动机点动与连续转动电路连接实训；
5、按钮联锁的电动机正、反转电路连接实训；
6、接触器联锁的电动机正、反转电路连接实训；
7、接触器和按钮双重联锁的电动机正、反转电路连接实训；
8、两地控制的电动机控制电路的安装；
9、按钮切换的Y－△启动控制电路的连接实训；
10、时间继电器切换的Y－△启动控制电路的连接实训；
11、电动机往返行程控制电路连接实训；
12、电动机顺序启动控制电路连接实训；
13、电动机定时运转控制电路连接实训；
14、按钮切换的双速电动机控制电路连接实训；
15、时间继电器切换的双速电动机控制电路连接实训；
五、电工实训设备配置清单
|
序号 |
名 称 |
型号与规格 |
数 量 |
|
1 |
电工实训台 |
外形尺寸：1630mm×750mm×1630mm（±5%）；材料：钢铝结构；符合国家相关环保要求；输入电压：AC 380 V±10% 50 Hz 三相五线；容量：＜1.5 kVA；实验屏：用于挂置网孔挂板，安装元件。 |
1套 |
|
2 |
电气元件模块单元 |
（可供2个工位同时使用）包含三相漏电开关（3P+ND6A）2只；三相熔断器（3P 32A）4只；交流接触器（AC220V）8只；中间继电器（AC220V）4只；时间继电器（AC220V/通电型）2只；时间继电器（AC220V/断电型）2只；热继电器（0.25-0.4A）4只；单向电能表（220V）2只；内置按钮4只；指示灯4只；急停1只；转换开关1只；选择开关3只； 大功率电阻电阻2只；行程开关（LX19-001）8只；线槽4米；接线端子（TB1512）3只；硬线（1平方/90米/卷）1包；软线（0.75平方/25米/卷）4包；导轨（200mm）10条；灯开关（86型4开）2只；灯头4只；灯泡（AC220V/40W）4只；明盒（86型）2只；辅助触头组（F4-22）8只。 |
1套 |
|
3 |
电机拖动模块单元 |
1.三相异步电动机1个 ：（380V，单速）PN(W):60、nN(r/min):≥1400、UN(V)：三相AC 380 IN(A):0.33、连接组别：△/Y； 2.三相异步电动机1个：（380V，单速带离心开关）PN(W):60、nN(r/min):≥1400、UN(V):三相 AC 380/IN(A):0.33、连接组别：△/Y； 3.三相双速异步电动机1个：PN(W):40/25、nN(r/min):≥1400、UN(V):三相 AC 380 IN(A):0.25/0.2、连接组别：△/2Y； |
1套 |
|
4 |
常用工具 |
包含恒温电烙铁1套，电路板1套，数字万用表1个；一字螺丝刀1把；十字螺丝刀1把；斜口钳1把；剥线钳1把；压线钳1把。 |
1套 |
|
5 |
网孔板 |
尺寸≥（774×580）mm 用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级； |
1块 |
|
6 |
实验说明书 |
指导学生实训 |
1套 |
|
