离心泵综合实验装置,离心泵综合试验台

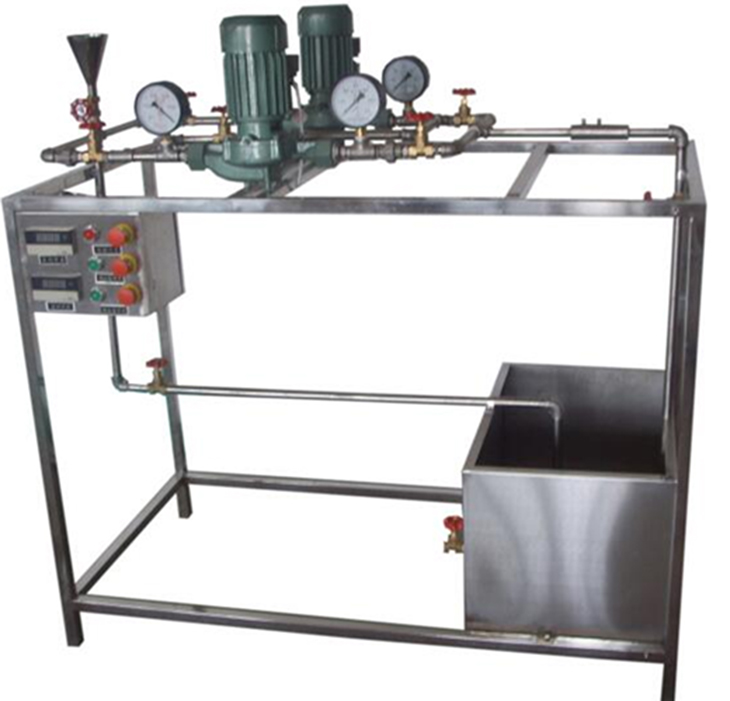

SB-LXB/Z离心泵综合实验装置



离心泵综合实验台,实验基础泵与风机实验是在学生学习和掌握了“传热学”、“工程热力学”、工程流 体力学泵与风机等技术基础课程及专业技术课程后开设的实验。

一、实验目的:

1、适合于工程流体力学(水力学)教学实验。

2、了解离心泵的结构、特性及操作;熟悉离心泵的工作原理

3、掌握离心泵主要参数的测定方法,测量一定转速下的离心泵特性曲线。

4、泵串、并联实验

5、泵汽蚀实验

二、主要配置:

离心泵、蓄水箱、文丘里流量计、压力表、压差计、功率表、实验管道、阀门、自循环装置、不锈钢框架。

三、技术参数:

1、运行环境:温度0-400C,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作

2、离心泵采用20SG2.5-15G型管道离心泵,额定功率:0.37KW,转速:2800r/min,吸程:8m,效率:34%,流量:2.5m3/h,扬程:15m,实验范围宽,能明显出现空化汽蚀现象。

3、压力表采用Y-100型量程为(0-0.6Mpa

4、文丘里流量计流量:05.5 m3/h

5、蓄水箱:约70L,不锈钢材质,当停止供水开启灌泵阀时,可使泵运行时出现汽蚀现象。

6、实验所用的流体--水为全循环设计。

7、电控箱,装有开关指示灯、功率表,对其中泵的功率进行显示。

8、其他:管路、阀门;整体框架:不锈钢材质。

9、外形尺寸:1650×650×1500mm

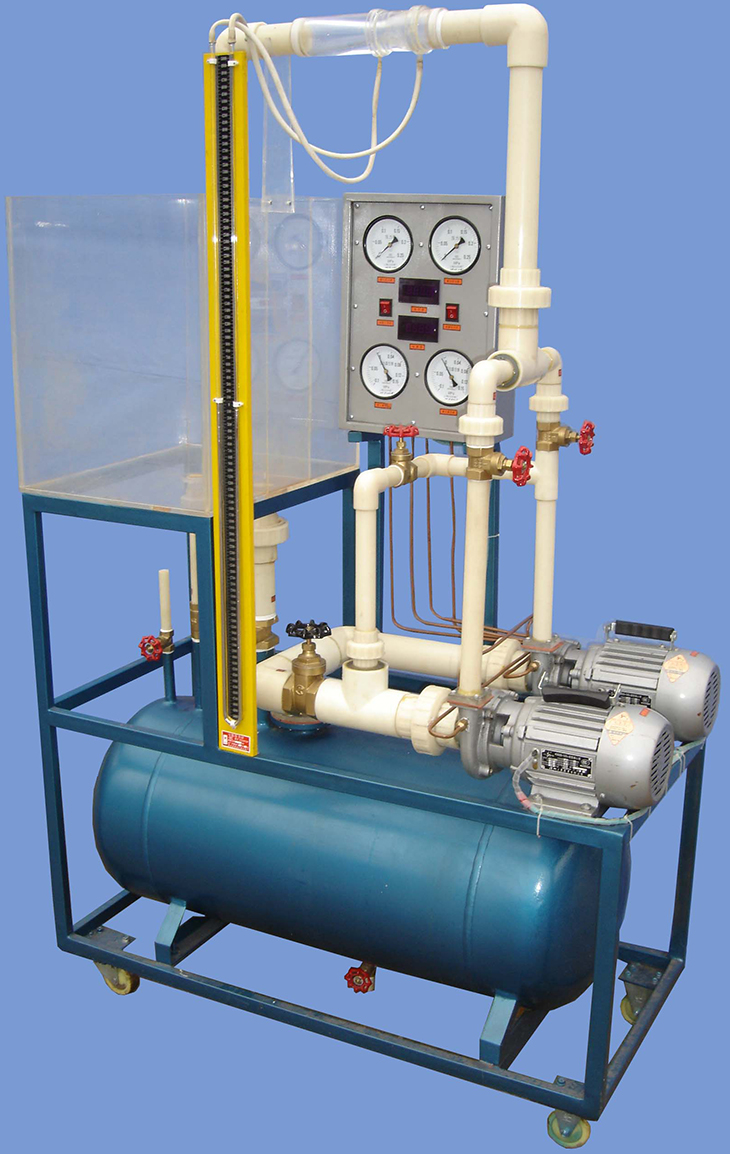

SBLX-12离心泵综合实验台

可作泵特性,泵气蚀,泵并、串联试验。

一、 离心泵综合实验台功能:

离心泵综合实验台可测定:泵特性曲线(H—Q曲线、N—Q曲线、n—Q曲线)实验;泵汽蚀余量实验;泵串并联实验。

二、 离心泵综合实验台配置:

水泵(泵Ⅰ、泵Ⅱ)、蓄水箱、计量水箱、真空压力表、压力表、孔板流量计、测压计、电控箱(数显电压、数显电流),实验阀门及管路。

三、 技术参数:

测量压力:00.3mPa   测量真空表:-0.1mPa

水泵流量:5m/h   水泵扬程:12 m    电流变化范围:00.35A

四、 电源:

单相/220V   功率:0.75KW

五、 外形尺寸:

1150×500×1675(㎜)

六、 重量:

150

七、 工作环境:

535℃

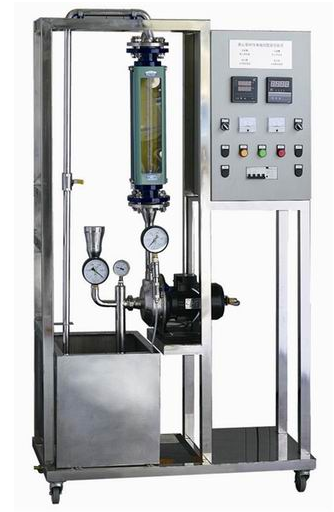

SBLTG-01离心泵综合试验台

一、概述

流体流动阻力的测定是化学工程领域中最重要的入门级工程实验之一,通过该实验可以接触和学习工程实验的研究方法,掌握工程问题的处理能力。本实验装置配合高校化工原理课程中流体力学章节的教学,通过本实验使学生掌握流体流经光滑直管、粗糙直管和管阀件时的阻力损失的测定方法,从实验中了解流体流动中能量损失的变化规律。

二、主要功能

1通过调节不同流量及在不同流量时的功率,测定水头与流量曲线,在此基础绘出效率与流量曲线。

2实验离心水泵1台、不锈钢水箱、压力传感器2只、流量传感器、温度传感器(18B20)、转速传感器、控制箱、移动式不锈钢实验台架。

4、采集数据:流量,温度,泵进口及出口压力、泵功率,功率因数,转速。

主要管件为不锈钢材质,测量传感器为国内外知名品牌,误差不高于5%

三、技术指标:

1)离心泵1台,配置相关测量传感器,实现下列参数测量:流量,温度,泵进口及出口压力、泵功率,功率因数,转速等。

2)主要管件为不锈钢材质,实验台价为不锈钢材质,测量传感器为国内外知名品牌,误差不高于5%

3)系统工作电压为AC220V,实现下列参数测量:流量,温度,泵进口及出口压力、泵功率,功率因数,转速等。

4)外形尺寸:1000×550×1800mm 工作电压:220V 功率: 370W
