数字电路实验平台,数字电路技术实验箱

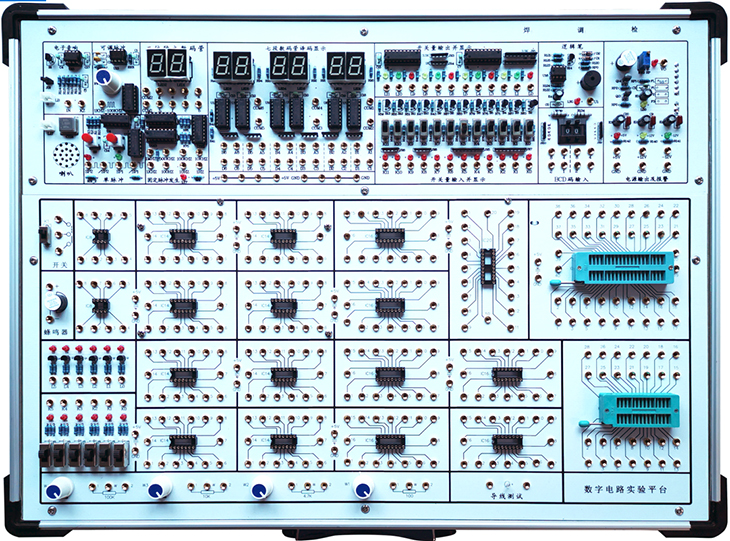

SB-D5数字电路实验箱



数字电路实验箱由铝木合金箱体、开关电源、常用信号源、实验电路底板以及模块化实验电路板(标准化模块)和实验电路区组成。其中实验电路区采用全开放模式,可根据需求灵活配置实验电路,以满足不同层次学生的教学实验要求。

一、技术指标

1、实验电路工作电源:+5V/2A一组、±12V/0.7A一组、1.59V(或任意值)可调一组,每路设置保险丝一个,每路均带有短路保护和反向保护电路,其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能,确保实验电路元件和人身安全。

2、常用信号源

1)提供二组正负单脉冲发生电路,带电平指示。

21HZ1KHZ连续可调时钟电路。

31HZ1MHZ固定脉冲分7路输出,其中1HZ带指示灯显示。

418路开关量输入显示电路,输入端带保护功能。

518路开关量输出电路,输出端自带显示电路,直观显示开关量的输出状态,同时输出端带保护功能。

66位七段LED共阳数码显示器,自带BCD码译码电路。

72BCD码拨盘开关输出电路,输出端带保护功能。

8)由555时基电路组成的音响输出控制电路,并带有蜂鸣器和喇叭输出设备。

3、测试小工具

1)提供三状态数字逻辑测试电路,并有声光提示。

2)设计有导线测试电路一组。

4、实验电路区: 独立电路板设计,和实验信号源完全隔离,防止实验电路区接线时的误操作损坏主机箱。实验电路区配置如下:

1)配置开放式实验区,含IC8圆孔插座2只,IC14圆孔插座12只、IC16圆孔插座2只、IC20圆孔插座1只、IC28锁紧插座1只、IC40锁紧插座1只(兼容IC18-IC40)

2)提供喇叭、蜂鸣器和1×2开关各1个、电位器4个(1004.7K10K100K)。

3)还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点,实验接线时,只要拿锁紧插头线相互连接即可。

4) 1个模块电路接入区:尺寸各为155×100mm,可插固定线路实验模块。学生可以进行创新性练习,以提高学生的思维能力和动手能力。

5、可拆卸式实验模块(选配)

1)分立元件模块板,板上含电阻10Ω100Ω200Ω470Ω510Ω1K1.2K1.5K4.7K5.1K10K22K47K100K150K22M20P30P100100P可调、240P300P680P0.01uF0.02uF0.047uF0.1uF10uF/16V47uF/16V100uF/16V;二极管2AK22CK132CK15IN4007;三极管3DG63DK2;晶振32768HZ;电位器100K2个)、47K15K10K1K330Ω1个,满足数字电路最基础实验要求。

6、实验线路的连接:全部信号引出采用自锁紧式涂金插孔,永不氧化,美观漂亮,实验导线连接稳定可靠。

7、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×148mm

二、实验项目

基础实验

1. 晶体管开关特性、限幅器与钳位器

2. TTL集成逻辑门的逻辑功能与参数测试

3. CMOS集成逻辑门的逻辑功能与参数测试

4. 集成逻辑电路的连接和驱动

5. 组合逻辑电路的设计与测试

6. 译码器及其应用

7. 数据选择器及其应用

8. 触发器及其应用

9. 计数器及其应用

10. 移位寄存器及其应用

11. 脉冲分配器及其应用

12. 使用门电路产生脉冲信号--自激多谐振荡器

13. 单稳态触发器与施密特触发器--脉冲延时与波形整形电路

14. 555时基电路及其应用

综合实验(需另配器件)

15. D/AA/D转换器

16. 智力竞赛抢答装置

17. 电子秒表

18. 三位半直流数字电压表

19. 数字频率计

20. 拔河游戏机

综合应用设计实验(用小规模集成电路或大规模集成电路实现)

1LED显示十字路口交通灯自动控制器的设计

2、数码管显示秒表设计

3、数码管显示时钟数字钟的设计

4、数码管显示数字频率计设计

四、实验箱配置

序号

名称

说明

数量

1

SB-D5主机箱

含机箱、工作电源、常用信号源、实验电路区等

1

2

供电电源线

1.5m

1

3

2号实验导线

30cm-50cm

35

4

保险丝

2A

2

5

实验指导书



1

附:使用本实验箱需配套仪器仪表:万用表和示波器。
