微机原理与接口技术,计算机控制技术课程

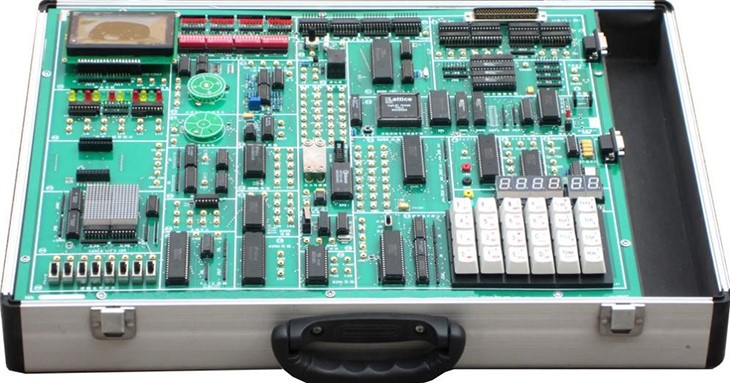

SB-WJYLA微机原理与接口技术实验箱





一、系统简介

微机原理与接口技术,计算机控制技术课程本系统是《16位微机原理与接口》、《32位微机原理与接口》、《微机控制技术》等课程教学的最佳配套实验设备。为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。

二、系统组成:

·硬件:

116位微机系统扩展: CPU8088),系统控制芯片(1032),64K监控程序存储器,64K用户程序和数据存储器(61256x2),64K实验程序存储器,开放式4*6键盘电路(采用PC键盘),开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

232位接口单元:32位开关逻辑电平输入/ 输出显示电路,32I/O接口电路,32存储器电路,32PCI 接口驱动电路,32PCI 接口卡(由PCI905493C56组成)。

3)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),8位开关逻辑电平输入/ 输出电路,单脉冲发生器,8MH时钟分频,16*16 LED点阵电路,音频功放,05V可调模拟量,PWM电路、射极跟随器,打印口,用户串行接口。

4)常用接口芯片:74LS27374LS244827908320809825982508253825182558237RS232等;

5)控制对象:喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等;

6)扩展单元接口:提供总线接口,可自行扩展设计或选配我公司扩展模块。

·软件:

系统配置Win2000/xp等操作平台的微机仿真调试软件,支持汇编、C语言编译、调试。

32位微机接口实验的应用程序全部采用Visual C++ 6.0 开发,其与驱动的通讯方法将在之后介绍,因为驱动是在VC 基础上开发的,所以应用程序也采用VC,其优点是显而易见的。

32位汇编程序全部在windows2k,winxp下平稳运行,实验系统提供了全部的源程序,特别是32位的汇编程序能在VC下进行单步调试,为用户的开发,调试和学习提供了极大的方便.

·电源:

系统内置高性能直流稳压电源。

·机箱:

系统配置轻便铝合金箱子作为实验仪机箱。

三、系统主要特点

★(1)系统自动切换:采用16位和32位兼容设计,以8088实验开发系统作为基板,PCI 接口卡为插卡,无系统选择开关,实验主机自动识别16/32位系统类型,自动切换不同的三总线连接,使用极其方便。

2)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,实验系统自带PC键盘、显示电路和监控管理程序,在无PC机的情况下,同样可以通过内存读写、单步、断点、全速等方法调试实验程序。

3)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

4)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过实验系统调试用户板。

四、实验项目

(一)8086十六位微机系统

软件实验:

1)二进制多位加法实验

2)二进制转换为BCD码实验

3BCD码转换为二进制码

 (4)十进制数的BCD码相减运算

5)内存清零实验

6)数码显示实验

7)求最大数和最小数

8)数据块传送实验

9)分支程序设计。

硬件实验 :

1A/D转换实验

2D/A转换实验(一)

3D/A转换实验(二)

48255A并行口实验(一)

58255A并行口实验(二)

6)定时器/计数器实验

78259单级中断控制器实验

8)串行口发送实验(双机通讯)

9)串行口接收实验(双机通讯)

10)小直流电机调速实验;

11)步进电机控制

12)继电器控制

13)存贮器读写实验

14)电子琴实验

15)简单I/O口扩展实验

168251可编程通讯接口和PC机通讯

1716*16 LED点阵显示实验

18128*64 LCD液晶显示实验

198237 DMA传送实验

208250可编程异步通讯接口实验

218279 键盘显示实验

22)温度测量实验

23)压力测量实验
