名 称

器材名称

数量

单位

主要功能及技术参数

1

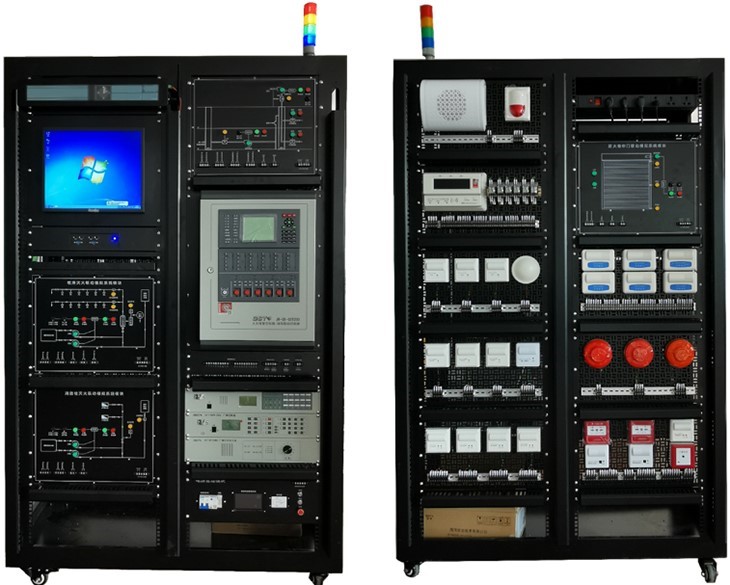

开放式机架平台

1

台

材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：1225mm×650mm×1930mm（±50 mm）；

不低于一体式标准19英寸机架，4×38U容量，可安装各种标准机架设备、标准化的功能模块、综合布线机柜设备及可供自由配置的网孔板模块等；

要求设计理线槽、理线环及走线孔，使布线更隐蔽、规范、整齐和美观；

要求设计带理线功能的加强筋，加强电柜面板硬度的同时提供了更多的布线路径；

要求机架内部、两侧及背部完全开放，学生可以看到所有器件的原始端子、接口及标识，以及二次引线的连接关系；

预留对地进电安装孔和接地柱，满足现场配电需求。

2

网孔板安装模块

8

块

材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：482.6mm×265.9mm（6U）×8mm（±10 mm）；

网孔规格：≥Ф5×15mm；

网孔数量：≥462个。

3

网孔板用膨胀固定件

100

个

材质要求：尼龙（PA）；

功能要求：利用自攻螺丝拧入时对固定件的作用力，使其在网孔中膨胀紧固，完成器件在网孔板上的固定；

自攻螺丝规格：≥M3~M6；

重复紧固次数：≥25。

4

线缆管理架

12

个

材质工艺要求：不低于1.0/1.2mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

安装方式：不低于标准19英寸机架式；

占用空间：≥1U。

5

电源管理模块

1

台

材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：482.6mm×177mm（4U）×250mm（±10 mm）；

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。

2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。

3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。

4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：1、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。2、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。

6

四层警示灯

1

个

要求能够分别以蓝色、绿色、黄色及红色的常亮指示灯指示多功能电源模块的外部进电、正常供电、电源短接及跳闸报警的状态；

工作电压：≥AC220V；

功耗：≤20W。

7

嵌入式编程主机及其托盘模块

1

套

材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：482.6mm×88.1mm（2U）×191mm（±10 mm）；

15.6 寸液晶屏1920*1080，十点电容触摸屏，CPU:酷睿I5四代，4G 内存，128G SSDRS232*2,RJ45*2,USB*4,12V 5A 电源。

8

键鼠及其托盘模块

1

套

材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：482.6mm×88.1mm（2U）×277.5mm（±10 mm）；

托盘形式：压按弹出或锁止；

键鼠接口：有线USB。

9

实训中心液晶管理装置——工位显示模块

1

台

材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：482.6mm×132.6mm×82mm（±20 mm）；

支持液晶屏显示内容自定义，文本、字幕、当前时间、计时、表盘、温度、湿度、噪音等；

支持通过WiFi连接通讯；

输入电源：AC220V；

温度：-10℃～+40℃；

相对湿度：≤90%（+20℃）；

环境要求：空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃。

10

实训中心液晶管理软件

1

套

可编辑的节目包括字幕、文本、炫动字、数字时钟及表盘，屏幕计时等；

可设置播放时长及次数；

支持单机发送，通过USB发送及集群发送节目；

11

无线网卡

1

只

要求兼容IEEE802.11N标准，连接速率可达150Mbps；

要求支持AD-HOC网络组建，支持软AP功能，兼容PSP、X-Link接入；

要求带有WPS一键加密按钮，轻松完成加密操作；

要求WPS一键加密按钮，轻松实现安全加密；

要求支持的WEP、WPA、802.1x、AES、TKIP加密和认证机制；

要求支持不同模式无线工作站点信息过滤；

要求支持流量统计；

要求支持无线漫游（Roaming）技术，无线连接；

端口要求：USB2.0接口；

电源要求：USB供电；

天线类型要求：内置；

无线频段要求：≥2.412GHz~2.4835GHz；

可用信道要求：≥1~14channel；

外形尺寸要求：≥49.5×17.6×7.2mm；

温度：0~50℃(工作)，-20~70℃(存储)；

湿度：10%~85%RH不凝结(工作),5%~  95%RH不凝结(储存)。

12

门前铃

1

个

要求轮廓方正；压铸铝合金外壳；外设户主铭牌份；夜视照明功能；

适用于别墅、独户建筑、复式建筑、办公场所、高层、多层住宅等建筑；

不低于7寸TFT液晶显示屏；

图像亮度、铃声音量和图像色度可调，无辐射、低功耗，高清晰的可视TFT液晶屏；

呼叫对讲、主动监视、远程分机开锁、免提通话等功能；

表面式安装设计，拆装简易便捷；

悦耳叮咚单和个性和弦音，“乐”动天籁；

适用于别墅、独户建筑、复式建筑、办公场所、高层、多层住宅等建筑；

13

室内分机

1

台

基本功能+八防区+信息查询外形尺寸：203(H)×220(W)×63(D) （±20 mm）；

视频器件：≥4"TFT；

工作电压：DC 35V ±10%；

静态电流：≤25mA；

工作电流：≤350mA；

工作温度：— 10℃ ～ ＋ 55℃；

搭配模块：标准型；

挂墙安装方式：一型挂墙架。

14

电控锁

1

个

开锁电压：≥9-18V；

电流：≥1.5-3A；

灵敏度：≤0.5S；

应用方式：通电开门；

使用寿命：30万次以上；

主要配合使用：楼宇对讲，遥控，密码控制器，等其他远程设备使用；

要求锁具采用电控开启,匙旋,遥控，感应卡门控,手动开锁功能,备高防盗,高保险以及防止室内卸锁等特点；

要求该锁使用于居民住宅，公用大门，机关，学校，旅社，宾馆大厦，工厂仓库等，并能与电控防盗安全门配套使用；

要求采用耐高温PVC塑胶线圈，可保证线圈在长时间通电情况下不被烧坏；

15

门磁开关

1

对

开关形式：常闭；

耐压：≥-50-60；

动作距离：≥24mm；

固定方式：表面安装；

产品特性：乳白色，细小方型。

16

被动红外空间探测器

1

个

工作电压：≥9~15VDC；

电流：≥17mA（标准12VDC待机时）；

探测范围：≥12m×12m（标准涅菲尔透镜）；

报警继电器：静音操作常闭舌簧继电器；

防拆装置要求：常闭(带外壳)，防拆回路连接24小时保护电路；

接点容量：≥DC28V/125mAmax；

环境条件：工作温度0~+49℃/工作湿度0~85%（无冷凝）。

17

烟感探测器

1

个

工作电压：DC12V；

电流：≤8mA（静态）、≤35mA（报警）；

传感器类型：红外光电管；

灵敏度等级：要求符合4.22火灾灵敏度试验标准（GB4715-93）；

监视面积：≥20㎡；

输出形式：常开/常闭；

环境条件：工作温度-10~+50℃/工作湿度≤95%RH。

18

燃气探测器

1

个

感应气体：煤气、天然气、液化石油气

蜂鸣器：≥70dB/m；

工作电源：DC12V；

消耗功率：≤5W。

19

紧急求助按钮

1

个

输出形式：常开/常闭。

20

室外主机

1

台

工作电压：DC 30~35V；

静态电流：≤90mA；

工作电流：≤260mA；

摄像头：不低于1/4“彩色HD CMOS，可视角度72°；

最低照度：≥0.1Lux镜头：f≥2..8mm；

环境温度：－10~＋70℃；

湿度：10%~95%；

射频频率：不低于ID卡：125KHZ；读卡类型：EM

外壳材料：压铸锌；

外型尺寸：375×135×75.2mm（±10 mm）；

安装方式：嵌入式安装；

接口类型：插拔式接口。

21

层间分配器

1

个

技术参数：

工作电压：≥DC 30~35V；

静态电流：≤15mA；

工作电流：≤90mA；

环境温度：－25~＋70℃；

湿度：10%~95%；

外壳材料：塑料；

外型尺寸：162×90×38.5mm（±10 mm）；

安装方式：平装或U型导轨固定；

安装尺寸：要求平装竖直中心孔距≥82mm，U型导轨（E/AL NS 35）；

接口类型：插拔式主干接口，RJ45分户接口。

22

开门按钮

2

个

供电方式：干接点信号控制；

产品寿命：≥50万次老化测试；

产品规格：86×86mm（±10 mm）。

23

电磁锁

2

个

可与楼宇对讲、门禁系统配套使用；

材质：铝合金；

吸力：≥250/280KG 直线拉力；

电压：≥DC12V/24V；

电流：≥500mA。

26

IC卡

4

张

非接触式射频卡芯片，内含加密控制和通讯逻辑电路，具有保密性能；

封装材料：不低于PVC/PET/0.13铜线；

封装工艺：要求层压/自动黏贴/超声波封装；

数据保存：超过10年；

工作频率：≥13.56MHZ；

感应距离：≥5-10cm；

尺寸：≥85.5*54*0.84mm。

27

联网器

1

个

工作电压：≥DC 30~35V

静态电流：≤30mA

工作电流：≤90mA

环境温度：－25~＋70℃

环境湿度：10%~95%

外型尺寸：162×90×38.5mm（±10 mm）

安装方式：平装或U型导轨固定

安装尺寸：平装竖直中心孔距≥82mm，U型导轨（E/AL NS

接口类型：RJ45单元内部接口，插拔式联网接口

28

管理中心机

1

台

工作电压：≥DC 18~35V

静态电流：≤90mA（35V）

工作电流：≤350mA（35V）

射频频率：不低于ID卡:125KHZ，读卡类型：EM

显示屏幕：≥7”彩色TFT，解析度：≥480×234

环境温度：－10~＋55℃

环境湿度：10%~95%

安装方式：平放

接口类型：RJ45

29

可视对讲系统管理软件

1

套

接收报警信号，声光报警，记录存储显示

≥2000条报警信息循环存储

显示呼入分机房间、主机号码

可监视任一单元门口主机

30

6位PDU电源

1

个

工作电压/频率：≥220~250VAC/50~60Hz；

最大电流/功率：≥10A/2500W；

过载保护：自动切断电源，手动按钮复位；

安装方式：不低于标准19英寸机架式；

占用空间：≥1U。

31

软电线0.3mm²

1

批

黄、绿、红、蓝、黑。

32

软电线1.0mm²

1

批

红、黑、黄绿。

33

焊锡丝

1

卷

≥1.0mm。

34

电工胶布

2

卷

长≥3M。

35

异型标识管

1

卷

≥1.5。

36

扎带

4

包

≥3×100mm。

37

学生凳

2

把

圆钢（塑料凳面）。

38

工具箱

1

个

430×230×200mm（±10 mm）。

39

尖嘴钳

1

把

≥6”（6寸），≥160mm。

40

剥线钳

1

把

剥线能力：≥0.25-6mm²；

长度：≥170mm。

41

斜口钳

1

把

≥7寸180mm。

42

小一字螺丝刀

1

把

≥3寸，3*75mm。

43

小十字螺丝刀

1

把

≥3寸，3*75mm。

44

大十字螺丝刀

1

把

≥5寸，5*75mm。

45

电烙铁

1

把

≥50W。

46

电烙铁托架

1

个

≥120*70mm。

47

数字万用表

1

个

交直流电流；

交直流电压；

电容；

电阻；

蜂鸣通断。

48

《设备说明书》

1

本
