名 称

器材名称

数量

单位

主要功能及技术参数

1

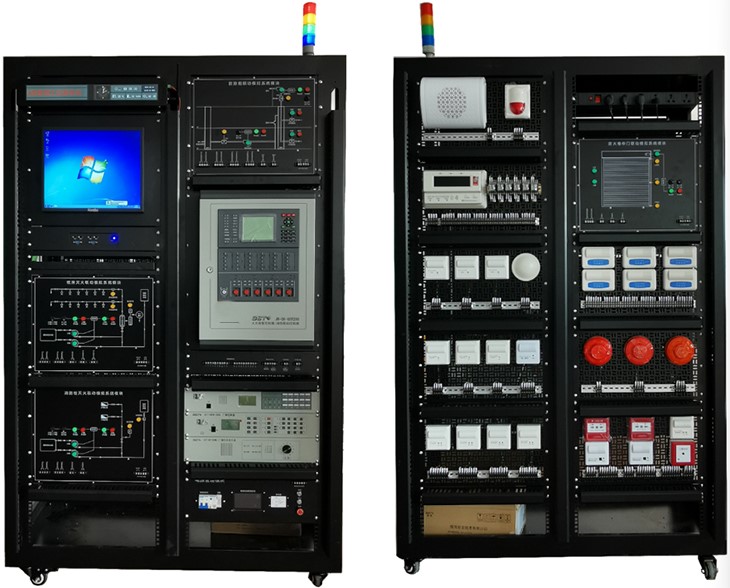

开放式机架平台

1

台

材质工艺：≥1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：1225mm×650mm×1930mm（±50 mm）；

一体式标准≥19英寸机架，≥4×38U容量，应可安装各种标准机架设备、标准化的功能模块、综合布线机柜设备及可供自由配置的网孔板模块等；

要求设计理线槽、理线环及走线孔，使布线更隐蔽、规范、整齐和美观；

要求设计带理线功能的加强筋，加强电柜面板硬度的同时提供了更多的布线路径；

要求机架内部、两侧及背部完全开放，学生可以看到所有器件的原始端子、接口及标识，以及二次引线的连接关系；

预留对地进电安装孔和接地柱，满足现场配电需求。

2

网孔板安装模块

8

块

材质工艺：≥1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：482.6mm×265.9mm（6U）×8mm（±10 mm）；

网孔规格：≥Ф5×15mm；

网孔数量：≥462个。

3

网孔板用膨胀固定件

100

个

材质要求：尼龙（PA）；

功能要求：利用自攻螺丝拧入时对固定件的作用力，使其在网孔中膨胀紧固，完成器件在网孔板上的固定；

自攻螺丝规格：M3~M6；

重复紧固次数：≥25。

4

线缆管理架

12

个

材质工艺要求：1.0/1.2mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

安装方式要求：不低于标准19英寸机架式；

占用空间：1U。

5

电源管理模块

1

台

材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：482.6mm×177mm（4U）×250mm（±20 mm）；

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。

2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。

3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。

4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：1、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。2、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。

6

四层警示灯

1

个

要求能够分别以蓝色、绿色、黄色及红色的常亮指示灯指示多功能电源模块的外部进电、正常供电、电源短接及跳闸报警的状态；

工作电压：AC220V；

功耗：≤20W。

7

嵌入式编程主机及其托盘模块

1

套

材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：482.6mm×88.1mm（2U）×191mm（±10 mm）；

15.6 寸液晶屏1920*1080，十点电容触摸屏，CPU:酷睿I5四代，4G 内存，128G SSDRS232*2,RJ45*2,USB*4,12V 5A 电源。

8

键鼠及其托盘模块

1

套

材质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：482.6mm×88.1mm（2U）×277.5mm（±10 mm）；

托盘形式：压按弹出或锁止；

键鼠接口：有线USB。

9

实训中心液晶管理装置--工位显示模块

1

台

材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

尺寸（宽×高×深）：482.6mm×132.6mm×82mm（±20 mm）；

支持液晶屏显示内容自定义，文本、字幕、当前时间、计时、表盘、温度、湿度、噪音等；

支持通过WiFi连接通讯；

输入电源：AC220V；

温度：-10℃～+40℃；

相对湿度：≤90%（+20℃）；

环境要求：空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃。

10

实训中心液晶管理软件

1

套

可编辑的节目包括字幕、文本、炫动字、数字时钟及表盘，屏幕计时等；

可设置播放时长及次数；

支持单机发送，通过USB发送及集群发送节目；

11

无线网卡

1

只

要求兼容IEEE802.11N标准，连接速率可达150Mbps；

要求支持AD-HOC网络组建，支持软AP功能，兼容PSP、X-Link接入；

要求带有WPS一键加密按钮，轻松完成加密操作；

要求WPS一键加密按钮，轻松实现安全加密；

要求支持的WEP、WPA、802.1x、AES、TKIP加密和认证机制；

要求支持不同模式无线工作站点信息过滤；

要求支持流量统计；

要求支持无线漫游（Roaming）技术，无线连接；

端口：USB2.0接口；

电源：USB供电；

天线类型：内置；

无线频段：≥2.412GHz~2.4835GHz；

可用信道：≥1~14channel；

外形尺寸：49.5×17.6×7.2mm（±10 mm）；

温度：0~50℃(工作)，-20~70℃(存储)；

湿度：10%~85%RH不凝结(工作),5%~  95%RH不凝结(储存)。

12

可编址控制主机

1

台

要求采用两线总线制地址码方式代替传统的分线回路模式，要求可扩展至248个防区（112个无线防区）；

要求所有功能和参数都可编程设置和自由修改；

≥200个用户码；

≥400个事件记录；

不低于240个防区可任意分为8个分区，完全独立操作；

可连接不少于15个键盘；

要求RS232接口可直接连接打印机或计算机管理(CMS-7000)；

要求可控制电锁作简单门禁控制；

要求支持主要的通讯格式，可拨叫传呼机留下数字信息；

要求可本地键盘编程或远程计算机编程；

要求可实现一对一、多对一、一对多的防区报警与输出的连动关系；

输入功率：AC18V，50W，50Hz/60Hz；

辅助输出功率：DC12V，7AH；

主机板耗电：≥静态 175mA；

报警状态：≥250mA；

报警输出口：≥DC12V，1A；

可编程输出口1: ≥12V 500mA；

可编程输出口2: ≥12V 500mA；

外形尺寸：365X310X85mm。

13

蓄电池

1

个

化学类型：铅酸蓄电池；

电压：12V；

类型：固定型蓄电池；

荷电状态：免维护蓄电池；

电池盖和排气拴结构：阀控式密闭蓄电池；

额定容量：≥1.3AH；

外型尺寸：≥97×43×53mm；

适用范围：电力用蓄电池。

14

中文字符键盘

1

个

要求为双行LCD显示屏包含防区、用户和区域名称

汉字显示屏应包含用于常见命令的专用功能键，包括状态指示；

Option 总线兼容设备；

可针对所有防区显示两行系统消息；

每个键盘均有 ≥10 个数字键和 ≥13 个功能键；

兼容的控制主机通过四线连接向键盘提供电力和数据通信；

尺寸：≥158毫米x120毫米x26毫米；

重量：0.32千克；

材料：丙烯腈-丁二烯-苯乙烯树脂(ABS)，聚甲基丙烯酸甲酯(PMMA)；

相对湿度：在+32°C时介于5%至94%之间，无凝结；

工作温度：0°C至+50°C；

待机电流：≤65mA；

报警电流：≤100mA；

输入电压：额定12VDC；

15

烟感探测器

1

个

要求采用低功耗CMOS微处理器；

要求具有手动测试、手动自动复位；

工作性能稳定可靠；

单面PCB工艺；

要求采用超薄式结构设计；

金属屏蔽罩，抗高频干扰；

要求结构设计独特，防尘、防虫、抗外界光线干扰；

工作电压：DC 12V；

静态电流：≤5mA；

报警电流：≤35mA；

环境温度：-10℃～+50℃；

相对湿度：90%RH；

输出形式：继电器常开/常闭；

探测器灵敏度：≥Ⅱ、Ⅲ级；

监测面积：≥20平方米；

外形尺寸：≥Φ112*40mm。

16

微波和被动红外复合入侵探测器

1

个

探测范围：≥15米X15米；

≥5个探测层，包括下视区；

受监察微波和被动红外；

微波防遮挡功能要求:如果在距离探测器30.5厘米(1英尺)以内放置微波反射材料，即会生成监察故障信号；

可选被动红外灵敏度；

≥5个安装选件；

防气流和昆虫干扰；

动态监测；

报警记忆；

微波禁用；

专利被动红外技术和微波处理技术，拥有高效能的信号捕捉能力，并免除了误报的困扰；

输入电源：≥9-15V；

标准电流：≥22mA；

温度：工作温度为-40℃—49℃，在UL认可的安装条件下，为0℃—+49℃。

17

室内用被动红外入侵探测器

1

个

工作电压：9~15VDC；

电流：≥17mA（标准12VDC待机时）；

探测范围：≥12m×12m（标准涅菲尔透镜）；

报警继电器：静音操作常闭舌簧继电器；

防拆装置：常闭(带外壳)，防拆回路连接24小时保护电路；

接点容量：DC28V/125mAmax；

环境条件：工作温度0~+49℃/工作湿度0~85%（无冷凝）。

18

壁挂式被动红外幕帘入侵探测器

1

个

≥1米x11米(3英 x35英 )幕帘式探测范围；

温度补偿；

护盖防拆开关；

拥有一步探测技术(FSP)的内置微处理器；

防气流和昆虫干扰；

双体式设计；

产品尺寸：93×52×44mm（±10 mm）；

使用环境：工作温度：0-49℃；

存储温度：-29-49℃；

相对湿度：0-95%，无冷凝纠错；

工作电压：DC 9-15V；

工作电流：报警电流＜25mA，待机电流＜15mA。

19

主动红外对射探测器

1

对

双光束探测；

最大室外探测范围≥30M（200英尺），室内探测范围≥90M（600英尺）；

小型隐蔽式设计；

输入电压：DC12V至DC28V，无极性；

尺寸（长×宽×高）：171mm×82mm×87mm（±10 mm）。

20

门磁开关

1

对

开关形式：常闭；

耐压：≥-50-60；

动作距离：≥24mm；

固定方式：表面安装；

产品特性：乳白色，细小方型。

21

紧急开关

1

个

开关耐压：≥250VDC；

复位方式：钥匙复位。

22

闪灯

1

个

额定电压：≥12VDC；

额定电流：≥120mA(DC12V)；

安装方式：Two screws；

闪动次数：≥90/分钟；

23

串行接口模块

1

个

要求通过数据总线连接器或端子接线盒连接至控制主机的选件或SDI总线；

要求通过RS-232连接器或 USB 线路连接至 PC以便运行RPS、BIS 或其它第三方应用程序；

要求与远程编程软件 (RPS) 建立更强的直接连接；

要求透明外壳可透过透明外壳看到诊断LED的显示状态，便于排除故障；

要求使用外部DIP拨码开关可以串行接口模块分配地址；

操作温度：0℃至+50℃；

相对湿度：+30℃时5%-85%，无冷凝；

电流：55 mA（额定），60 mA（启用 LED 时）；

操作电压：8VDC至14VDC。

26

USB通信线缆

1

条

要求带128编屏蔽层；

要求带有USB处理芯片；

要求最远距离不低于10米；

要求可以通过标准的USB接口在两台主机间传输数据。

27

防盗报警监控管理软件

1

套

要求软件具有报警、巡更等功能；

要求可以通过dsr-32b继电器输出板或软件通讯口输出来实现与cctv系统的联动，；

要求支持多台ds7400xi或bocsh可视对讲a-300报警管理模块/ma-300管理员机，每台报警主机的实际防区与分区数可以用户根据实际情况设置；

要求系统运行在windows操作平台下，稳定可靠，

要求语音报告警情的发生，提醒值班人员的注意，提高效率；

要求通过显示板技术，可以分类以列表模式显示报警点、用户、巡更点和防区状态；

要求除了备份数据外，即使在数据库遭到意外破坏时，仍然可以利用修复功能 恢复；

要求提供强大的撤布防与旁路管理，可以对的逻辑防区进行用户组，用户，防区三个级别的逻辑撤布防与逻辑旁路防区操作；

要求提供全面的系统事件处理，能记录系统除报警外的重要事件，如操作员登录，巡更迟到等情况。系统事件的处理方式也是可以由用户灵活定义的；

要求提供严格的安全管理功能，每个操作员具有可设置的操作权限，每次重要的操作要求验证密码并作为系统事件被记录。

28

6位PDU电源

1

个

工作电压/频率：220~250VAC/50~60Hz；

最大电流/功率：10A/2500W；

过载保护：自动切断电源，手动按钮复位；

安装方式：不低于标准19英寸机架式；

占用空间：1U。

29

软电线0.3mm²

1

批

黄、绿、红、蓝、黑。

30

软电线1.0mm²

1

批

红、黑、黄绿。

31

焊锡丝

1

卷

≥1.0mm。

32

电工胶布

2

卷

长≥3M。

33

异型标识管

1

卷

≥1.5。

34

扎带

4

包

≥3×100mm。

35

学生凳

2

把

圆钢（塑料凳面）。

36

工具箱

1

个

430×230×200mm（±10 mm）。

37

尖嘴钳

1

把

≥6”（6寸），≥160mm。

38

剥线钳

1

把

剥线能力：≥0.25-6mm²；

长度：≥170mm。

39

斜口钳

1

把

≥7寸180mm。

40

小一字螺丝刀

1

把

≥3寸，3*75mm。

41

小十字螺丝刀

1

把

≥3寸，3*75mm。

42

大十字螺丝刀

1

把

≥5寸，5*75mm。

43

电烙铁

1

把

≥50W。

44

电烙铁托架

1

个

≥120*70mm。

45

数字万用表

1

个

交直流电流；

交直流电压；

电容；

电阻；

蜂鸣通断。

46

《设备说明书》

1

本
