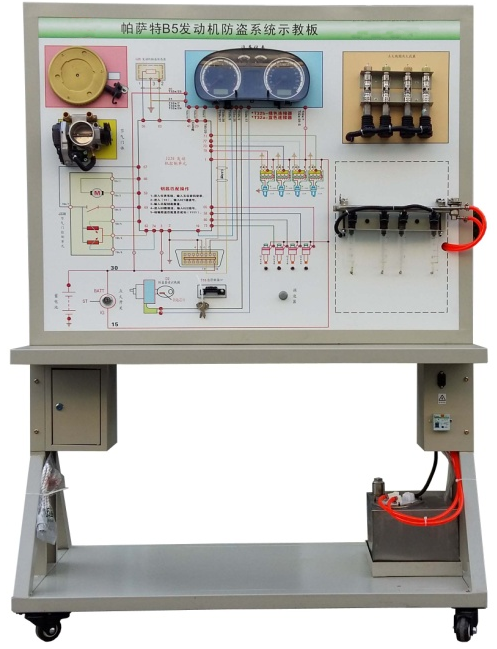

发动机智能钥匙防盗系统示教板

发动机智能钥匙防盗系统示教板



一、功能简介

该设备采用全新大众B5汽车发动机防盗系统实物为基础,充分展示发动机防盗系统的组成结构和工作过程。

适用于学校对发动机防盗系统理论和维修实训的教学需要。

二、功能特点

1.真实可运行的汽车发动机防盗系统,充分展示汽车发动机防盗系统的组成结构。

2.可分别使用合法钥匙和非法钥匙起动设备,摇转曲轴和信号轮,合法钥匙可使发动机电控系统产生喷油器喷油、火花塞点火、油泵工作等,非法钥匙则锁住发动机电控系统,真实演示发动机防盗系统的工作过程。

3.示教板面板采用防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析汽车发动机防盗系统的工作原理。

4.示教板面板上安装有检测端子,可直接在面板上检测汽车发动机防盗系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

5.示教板面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、防盗控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。

6.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

7.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。

三、技术规格

外形尺寸(约):1240×600×1700mm(××)

外接电源:AC 220V±10% 50Hz

工作电压:DC 12V

工作温度:-40℃+50℃

颜色:7032

钢管:40*40*3mm

机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:100*60mm

四、基本配置(每台)

序号



规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图和工作原理示意图

1

2

点火开关(带识读线圈)



1

3

带芯片防盗钥匙



1

4

发动机控制电脑(ECU)



1

5

组合仪表



1

6

诊断座

OBD

1

7

无分电器独立点火线圈



1

8

火花塞



4

9

曲轴位置传感器及信号轮



1

10

代替喷油嘴的发光二极管



1

11

油泵继电器



1

12

移动台架(带自锁脚轮装置)

1240×600×1700mm(长×宽×高)

1

13

故障模拟与排除装置



1
