汽车电子电工实训考核设备

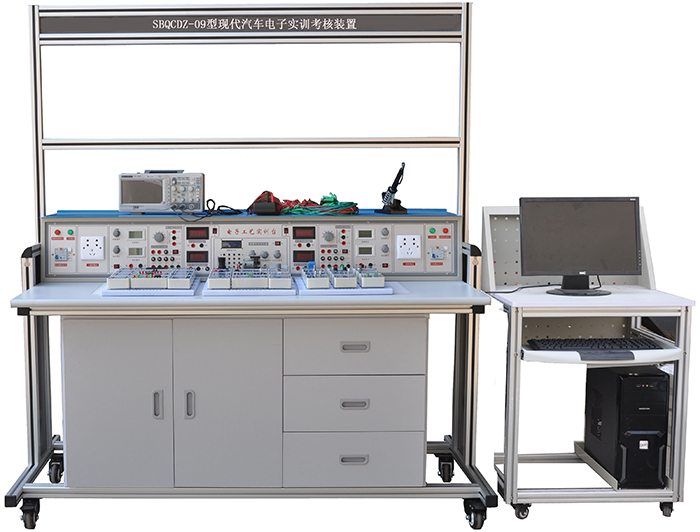

SBQCDZ-09型现代汽车电子实训考核设备



一、设备概述

"现代汽车电子实训考核装置 " 适合应用型本科院校、高等职业学校、中等职业学校的汽车电子等专业教学与实训。

本设备是将汽车实际应用中单元电路模块化。

采用开放式设计,由学生动手进行搭接接线、装配、调试实训验证。学生通过模块之间的搭接,很方便就能搭建成各种实际应用产品,模块化和灵活性使其可以应用于不同的学习对象。

(注:参考图片,具体可按要求定制)

实训模块包含:

①汽车电子基础模块;

②汽车电子应用基础模块;

③汽车电子应用实例模块;

它覆盖现代汽车电子学的各个方面,包括基本的数学逻辑,从入门水平的欧姆定律一直到高级的汽车电子系统。

实训内容从汽车电子基础到汽车电子应用实例,包括模拟发动机燃油系统、点火系统的运行,传感器信号采集与及执行器运行控制,废气与怠速阀等控制实例实验,传感器的特性和执行器控制由自行开发主机微处理器监控。

通过计算机和专用软件对汽车ECU、传感器和执行器进行仿真、测量、调试、诊断。配有专用的软件动态显示汽车速度发动机转速温度油压等行车常用数据;汽车传感器和执行器的波形、加减速时传感器和执行器的波形同步变化、各实训模块的电器参数、车辆故障码数据流等。

单元模块电路包括传感器、信号处理与显示、执行器、CPU接口电路、微处理器等模块。

模块采用有机塑料盒装配,模块之间采用排插和接线柱连接,实训模块具有灵活性满足教学要求。

本设备具有高度互动性与阶梯性,激发学生的好奇心和进取心,增加趣味性。它是集硬件、软件、高度仿真模拟的混合产物。

二、设备技术指

(一) 实训台

采用工业铝合金型材框架,在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表,也可挂放其它通用电工电子实训挂箱,扩展完成多门课程实训;第二层可放置PVC夹板,用来夹放实训图纸。实训台下方还设有四个带刹车的万向轮,便于移动和固定。

(二)活动柜(1个)

活动柜设有3个带拉手抽屉,可存放实训工具。两侧分为6层结构,可放置实训模块。

(三)电源控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训提供交直流电源、信号源和测量仪表等,具体功能如下:

1)工作电源:两相三线 AC 220V±10%  50Hz

2)温度:-1040℃;环境湿度:≤90%25℃

3)外形尺寸:长××=1600×850×1920mm

4)整机功耗:≤700V.A

5)安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

6)交、直流电源

A. 各档交流电源,包括3V6V9V12V15V18V24V、共7   2A;具有中心抽头的17V  0  17V

B. 双路直流稳压电源(0~30V2A),由多圈电位器连续调节,输出最大电流为2A,每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<102,负稳压度<102,纹波电压: <5mV

C.各档直流电源,包括±12V±5V电源

★(7)功率型实验信号源:采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度

10V

输出阻抗

50Ω

失真度

<1%0.1HZ-- 1KHz

频率范围

0.1HZ3MHz,采用键盘直接输入数字设定频率

输出幅度

电位器调节,正弦波输出具有20db,40db衰减

方波占空比

可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

频率计最高测量范围

100MHz,自动换档

(8)电表

A.数字直流电流表(AX4模块单元):测量范围:02000mA

B.智能型直流电压表

1)测量范围:0-1000V, 设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。

2) 2.7TFT液晶屏显示四位测量值,具有超量程提示功能。

3)测量精度:±0.5%+2

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

C.智能型直流电流表

1)测量范围:0-5A,设置 2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。

2)2.7TFT液晶屏显示四位测量值,超量程提示。

3)测量精度:±0.5%+2

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

三、实训模块配置

(一)汽车电子基础电路模块实验透明模块构成:

实训桌桌面中央设置通用九孔电路插扳(尺寸:35×90cm),根据实验电路采用汽车电子基础电路模块在其上任意拼插元件盒成实验电路。汽车电子基础电路模块元件盒盒体透明直观,内装元件一目了然,盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。

表一 、汽车电子基础电路透明模块配置

透明模块名称









4Ω

1

2W



5.1Ω

2

2W



8Ω

1

2W



10Ω

1

2W



16Ω

1

2W



20Ω

1

1W



30Ω

1

1W



51Ω

2

1W



75Ω

1

1W



100Ω

2

1/8W



120Ω

1

1/8W



150Ω

1

1/8W



200Ω

1

1/8W



240Ω

1

1/8W



300Ω

2

1/8W



330Ω

1

1/8W



470Ω

1

1/8W



510Ω

2

1/8W



620Ω

1

1/8W



650Ω

1

1/8W



1K

2

1/8W



1.5K

1

1/8W



2K

2

1/8W



2.4K

2

1/8W



2.7K

1

1/8W



3K

2

1/8W



3.3K

1

1/8W



3.9K

1

1/8W



4.3K

1

1/8W



4.7K

2

1/8W



5.1K

3

1/8W



6.8K

2

1/8W



7.5K

1

1/8W



9.1K

1

1/8W



10K

5

1/8W



13K

2

1/8W



15K

1

1/8W



20K

2

1/8W



30K

1

1/8W



36K

1

/8W



39K

1

1/8W



47K

1

1/8W



51K

1

1/8W



68K

1

1/8W



100K

2

1/8W



150K

1

1/8W



200K

2

1/8W



300K

1

1/8W



470K

1

1/8W



510K

1

1/8W



1M

1

1/8W



470Ω

1

1/2W



1K

2

1/2W



4.7K

1

1/2W



10K

1

1/2W



47K

1

1/2W



100K

1

1/2W



470K

2

1/2W



1M

1

1/2W

电 解 电 容

0.1UF

1

16V

电 解 电 容

4.7UF

1

16V

电 解 电 容

10UF

3

16V

电 解 电 容

33UF

1

16V

电 解 电 容

47UF

2

25V

电 解 电 容

100UF

3

35V

电 解 电 容

220UF

1

35V

电 解 电 容

470UF

1

35V

瓷 片 电 容

300P

1

63V

瓷 片 电 容

1000P

2

63V

瓷 片 电 容

4700P

1

63V

瓷 片 电 容

0.01UF

3

63V

瓷 片 电 容

0.1UF

2

63V

瓷 片 电 容

0.47UF

1

63V

瓷 片 电 容

1UF

1

250V

瓷 片 电 容

2UF

1

250V

音频输入变压器



1



音频输出变压器



1



变 压 器

220/6V.6V.24V

1

8W



8Ω

1





390UH

1



二 极 管

4007

4



二 极 管

2AP9

1



发 光 二 极 管



2



稳 压 二 极 管

2CW54

2



稳 压 二 极 管

2CW76

1



光 敏 二 极 管



1





10M

1



场 效 应 管

3DJ6

1



单 结 管

BT33

1



晶 闸 管

KP1

1



三 极 管

3DG6

2



三 极 管

3DG12

2



三 极 管

3AX31

1



三 极 管

3DA1

1



三 端 稳 压

7805

1



指示灯(信号灯)



1

12V





2





8Ω/0.2W

1



继 电 器

6V

1



机械式直流电表

±100UA

1



机械式直流表

1000UA

1



机械式直流电表

10MA

1



电平开关和逻辑电平指示



2

16

集 成 座

14

4



集 成 座

16

2



集 成 座

20

1



集 成 座

28

1



集 成 运 放

UA741

2



定 时 器

NE555

1



功率放大器

LA4101

1



数模转换器

DAC0832

1



模数转换器

ADC0809

1



TTL与非门

74LS00

1



TTL集电极开路与非门

74LS03

1



TTL非 门

74LS04

1



TTL与 门

74LS08

1



TTL三输入与门

74LS11

2



TTL四输入与非门

74LS20

1



TTL或 门

74LS32

1



TTL触发器

74LS74

2



TTL异或门

74LS86

1



JK触发器

74LS112

1



缓 冲 器

74LS125

1



译 码 器

74LS138

2



数据选择器

74LS153

1



计 数 器

74LS160

2



计 数 器

74LS161

1



D触发器

74LS175

1



加减计数器

74LS192

2



移位寄存器

74LS194

1



计 数 器

74LS196

3



CMOS与非门

CD4011

1



(二)汽车电子应用基础实训模块构成:

A、基础硬件配置

1.MS51单片机模块

2.STM32单片机模块

3.LCD12864点阵液晶模块

4.LED16X16点阵模块

5.八位数码管模块

6.独立键盘与矩阵键盘模块

7.RS232通信模块

8.USB接口模块

9.火焰传感器模块

10.烟雾传感器模块

11.超声波传感器模块

12.光敏传感器模块

13.人体热红外传感器模块

14.温湿度传感器模块

15.声音传感器模块

16.继电器模块

17.直流电机模块

18.步进电机模块

19.交通灯模块

B4G射频收发模块

1.Wifi模块

2.GSM/GPRS模块

3.时钟模块

4.语音播放模块

5.功放模块

6.储存器模块

7.接口引脚转接模块

C、综合硬件模块

1.AVR单片机模块

2.EPM240逻辑模块

3.RS485总线通信模块

4.CAN总线通信模块

5.震动传感器模块

6.三轴加速度/角速度传感器模块

7.颜色传感器模块

8.霍尔传感器模块

9.三轴磁场传感器模块

10.空气质量传感器模块

11.电流传感器模块

12.旋转编码器模块

13.RFID模块

14.高速AD模块

15.高速DA模块

表二 、汽车电子应用基础实训创新训练模块

序号

产品名称

型号规格

产品代号

单位

1

基础硬件配置

MS51单片机模块









1

STM32单片机模块

LCD12864点阵液晶模块

LED16X16点阵模块

八位数码管模块

独立键盘与矩阵键盘模块

RS232通信模块

USB接口模块

火焰传感器模块

烟雾传感器模块

超声波传感器模块

光敏传感器模块

人体热红外传感器模块

温湿度传感器模块

声音传感器模块

继电器模块

直流电机模块

步进电机模块

交通灯模块

2

4G射频收发模块

Wifi模块



1

GSM/GPRS模块

时钟模块

语音播放模块

功放模块

储存器模块

接口引脚转接模块

3

综合硬件模块

AVR单片机模块



1

EPM240逻辑模块

RS485总线通信模块

CAN总线通信模块

震动传感器模块

三轴加速度/角速度传感器模块

颜色传感器模块

霍尔传感器模块

三轴磁场传感器模块

空气质量传感器模块

电流传感器模块

旋转编码器模块

RFID模块

高速AD模块

高速DA模块

E、智慧教室综合测控系统(该系统采用一体化设计,要求所有功能集中在一块核心控制器上,禁止采用多种模块拼装,确保使用人员的人身安全及设备安全的性能指标)

一)、示波器功能

1)  2路波形测量功能。

2)  测频范围:200MSa/s高速实时采样,50MHz带宽。

二)2路逻辑分析仪功能。

三)1路任意波形信号发生器输出:

200MSa/s高速实时采样,50MHz带宽,波形测量完全满足教学实验要求,波形平滑不失真。

四)、万用表功能

1)、万用表的电阻测量功能。

2)、万用表的直流电压测量功能。

3)、万用表的交流电压测量功能。

4)、万用表的交流电流测量功能。

五)、人机界面功能

1)、人机界面显示所测量的波形,并显示相应的量测值。

2)、可通过点击界面按钮,将所测量的波形插入实验报告模板中。

3)、学生的实验报告结果可通过点击界面按钮,统一上传到指定的教师电脑文件夹下。

六)、附加功能

1)、环境参数测量:可同时测量显示温湿度、CO2浓度和PM2.5

2)、电气参数测量:可测量控制台电压电流,并计算出功率。

3)、过流、过压、欠压(阀值可设置)报警跳闸保护。

4)、安全防护:实验室环境安全监控装置(PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常(火警)报警)。

5)、节电功能:长期无人实验时,自动关闭总闸开关,实现安全和节电效果。

6)、2PWM脉冲信号发生器:可设置频率、占空比。

F、仿真器与编程器

(一)51仿真器

USB接口,DIP40镀金插针。

兼容KEIL C51 UV2/UV3/UV4调试环境,支持单步、断点、随时查看寄存器、变量、内存,支持全速运行时暂停按钮,可仿真各种51指令兼容单片机。内部最大仿真时钟24MHZ,程序存储器64K,仿真的同时已烧好代码,系统可脱机运行。

(二)51编程器

A.支持AT89S51AT89S52

B.支持:

1.AT90can128 AT90can32等;

2.Attiny11 Attiny12 Attiny13

3.Atmega128 Atmega32 Atmega64 Atmega8等;

4.USB接口

 (三)AVR仿真器编程器:USB接口,带0.5A可恢复保险丝,支持5V/3.3V工作电压;仿真固件可升级,支持AVRstudio软件。支持:

1.ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, 2.ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, 3.ATmega64, ATmega64L(支持AVR所有带JTAG口的单片机)

(四)JLINK仿真器编程器(用于STM32

1.USB2.0接口

2.支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4内核;

3.支持Serial Wire Debug (SWD);

4.支持Serial Wire Viewer (SWV)

5.可与 IAR WorkbenchKeillADSRVDS无缝集成;

6.支持1.2V-5V目标板电压;20pinSWD接口转接板

7.支持WIN2000/XP/VISTA/7

(五)FPGA/CPLD编程器USB-Blaster

1.USB接口

2.稳定支持SignalTap II 嵌入式逻辑分析仪功能;

3.支持ALTERA 公司全系列器件;

4.支持三种下载模式:ASPSJTAG

G、实验台管理系统(上位机软件)(具有软件著作权):

1)添加、删除、配置各实验台模块。

2)实时监测各学生实验台各项模块实时参数。

3)远程控制各实验台模块功能开关,按键锁定。

4)软件用户登录管理功能。

H通信接口:

1)实验台地址范围0-255

2)具有WIFIRJ45RS485上位机通信接口。

3)上位机与各学生实验台智能测量仪表数据交换,接口转换功能。

4)工作温度范围-20℃

(三)汽车电子应用实例模块构成:

A.组成模块板(10只模块挂板)

1.曲轴位置传感器

2.空气流量计(叶片式)

3.空气流量传感器(热线),进气压力传感器

4.节气门位置传感器,水温传感器,氧传感器

5.停车/空档开关,空调开关,动力转向开关,车速传感器

6.喷油器/火花塞

7.点火系统

8.冷却风扇/燃油泵/空调压缩机继电器

9.怠速阀

10.自动变速器TCC调节电磁阀,碳罐调节电磁阀CCP,废气EGR控制电磁阀

B、控制与模拟系统

89C51单片机

1.模拟控制点火和喷射,由89C51单片机计算机监控。

2.喷射系统模块控制

3.喷射功能控制

4.开关的输入/输出功能控制

5.各传感器测试

6.各执行器测试

7.各传感器信号模拟输出

8.显示模块

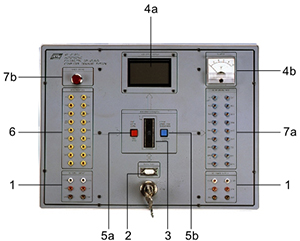

面板功能

1-直流电源

1)输出电压:5V12V

2)最大输出电流:+5 V2a+12 V / 2A

3)输出过载保护

2-计算机接口;

R232接口;RS-232C端口:9D-sub连接器

3-单片机:单片机89C51

CPU 89C514-显示屏(64*128);5a-选择开关;5b-喷射模式选择开关(同步;分组;顺序)

4a-显示器

液晶图形显示:64 x 128

o 背光

o 同步显示以下值:NE, PHO, HALL, MAF, MAT, MAP, TPS, CTS, VSS, IPW  数据

4b-模拟指针表

测试氧传感器信号

5.选择器

5a (3档)

(1) 曲轴传感器选择 : NE, PHO, HALL,(1)磁电式传感器(2)光电式传感器(3)霍尔式传感器

5b (3档)

喷油模式选择:同步/分组/顺序

6-信号输入端子(接传感器与开关信号输入)/16脚;

NE, PHO, HALL, VAF, MAT, F/C, MAF, MAP, TPS, CTS, O2,P/N, A/C, PSPS, VSS, 3GR

7a-信号输出端子

信号输出端子(接执行器)/18

(1) lNJ1, INJ2, INJ3, INJ4, SPK1, SPK2, SPK3, SPK4,FANC, F/C, ACC, IAC1, IAC2, IAC3, IAC4, TCC, CCP,EGRV

7b-发动机故障指示灯

 (2) Check engine lamp,发动机故障指示灯

显示屏(显示各测试传感器与执行器数据)

同步显示以下数值:

NE, PHO, HALL, MAF, MAT, MAP, TPS, CTS, VSS, IPW

C.测试系统

各传感器与执行器波形采集与测试,真空度测试表与燃油压力表。

四、本设备可以完成的实训项目

A、汽车电子基础电路实验项目

(1)模拟部分

1.二极管的正、反相特性

2.晶体三极管的输入、输出特性

3.晶体管共射极单管放大器

4.两级阻容耦合放大电路

5.负反馈对放大器性能的影响

6.场效应管放大器

7.差动放大电路

8.运算放大器指标测试

9.集成运算放大器的基本应用 (多种模拟运算电路)

10.集成运算放大器非线性应用(多种波形发生器)

11.变压器耦合推挽功率放大器

120TL功率放大器

13.集成功率放大器

14.单相桥式整流电路

15.串联型晶体管直流稳压电源

(设计性实验)

16.集成直流稳压电源

17.单结晶体管特性

18.单结晶体管触发电路

19.晶闸管简单测试

20.晶闸管可控整流电路

利用上述20项实验元器件还可完成下面实验项目

l.电压负反馈偏置电路

2.分压式电流负反馈偏置电路

3.用二极管稳定工作点

4.共基极放大电路

5.共集电极放大电路

6.共源极基本放大电路

7.场效应管共漏极电路

8.场效应管共栅极电路

9.单管阻容放大电路

10.变压器耦合放大电路

11.甲类功率放大电路

12.串联电流负反馈电路

13.串联电压负反馈电路

14.并联电压负反馈电路

15.并联电流负反馈电路

16.共基共射极放大电路

17.自举射极输出电路

18NPNPNP直接耦合放大电路

19.用负反馈消除自激振荡

20.晶体管开关作用

21.变压器反馈式振荡电路

22.电容三点式振荡电路

23.电感三点式振荡电路

24.差动放大电路的基本形式

25.长尾式差动放大电路

26.双电源长尾式差动放大电路

27.运放用作交流比例放大

28.反相输入保护措施

29.同相输入保护措施

30.电源极性错接的保护

31RC高通电路

32.利用三极管来保护器件

33.差动输入运算电路

34.快速积分电路

35.模拟一阶微分方程电路

36.模拟二阶微分方程电路

37.基本对数运算电路

38.实用微分电路

39.反对数放大基本电路

40.简单的过零比较电路

41.利用二级管作为上限检测幅度选择电路

42.下限幅度选择电路

43RC无源网络的低通滤波电路

44.同相输入一阶低通滤波电路

45.反相输入一阶低通滤波电路

46.简单的二阶RC滤波电路

47.典型二阶RC有源低通滤波电路

48.典型二阶高通有源滤波电路

49.基本带通滤波电路

50.典型带通滤波电路

51.矩型波振荡电路

52.宽度可调的矩形波发生器

53.幅频可调的锯齿波发生器

54.单相半波整流电路

55.单相全波整流电路

56.电容滤波电路

57.电容滤波带电阻负载

58RC滤波电路

59.基本LC滤波电路

60.二倍压整流电路

61.三倍压整流电路

62.基本稳压电路

63.基本调整管稳压电路6

64.具有放大环节的稳压电路

65.单相半波可控硅整流

66.电子调压电路

67.电子催眠器一一趣味性实验一

68.电子门铃电路一一趣味性实验二

69.电子报警电路一一趣味性实验三

 (2)数字部分

lTTL集成逻辑门的参数测试

2CM0S逻辑门的参数测试

3TTL集成电极开路门与三态输出门的应用

4.与、非、或、与非门电路实验

5.半加器电路实验

6.全加器电路实验

7RS触发器实验

8D触发器实验

9JK触发器实验

10T触发器实验

11JK型触发器转换成D触发器

12D型触发器转换成JK触发器

13.计数器实验

14MSI移位寄存器及其应用

15.译码器及其变换方式

16MSI数据选择器及逻辑设计

17.微分型单稳态电路

18.环形多谐振荡器

19.利用门电路构成编码器分配器、选择器

20.组合电路的设计之一一一编码转换

21.组合电路的设计之二一一显示电路

22.同步时序电路的设计

23.计算机时序电路的设计

24.集成定时器测试及应用

25CM0S集成A/DD/A转换电路实验

26.二极管非门、或非门电路

27.三极管非门、与非门、或非门电路

28.异步十进制减法计数器

29.异步十进制加法计数器

30.综合能力培训实验一一电子秒表

B、汽车电子应用基础实训项目

1.简易交通灯控制系统

2.键盘拨号显示器

3.秒表计时器

4.简易计算器

5.RS232计算机串口通信控制小灯开关系统

6.综合报警系统

7.基于超声波的倒车雷达测试显示系统

8.基于超声波的水位测试显示系统

9.步进电机调速显示系统设计

10.直流电机测速显示系统设计

11.有人光控智能小灯控制系统

12.基于DS18B20的温度数码管显示器

13.基于DHT11的温湿度度数码管显示器

*14.环境测试仪段码管显示

15.LED点阵屏字幕显示设计

16.LED点阵屏公交站名显示设计

17.LCD12864液晶显示器设计

18.三级菜单键盘设计

19.环境测试仪LCD12864液晶显示

20.数字电子日历系统设计

*21.带上下限报警的温湿度系统设计

22.出租车计价器

23.基于CPLD的矩阵键盘扫描程序设计

24.基于CPLD的数码管动态扫描

25.基于CPLD实现多路模拟串口通信

*26.基于CPLD的线路编码及通信系统设计

27.基于RS485总线分布式温湿度采集系统设计

*28.基于CAN总线分布式温湿度采集系统设计

29.基于NRF24L01模块的无线遥控器设计

*30.基于NRF24L01模块的无线手持信号采集笔设计

31.基于NRF24L01无线传输分布式温湿度采集系统设计

*32.基于传输分布式温湿度采集系统设计

33.基于GPRS的远程分布式温湿度采集系统设计

34.基于WIFI无线传输分布式温湿度采集系统设计

*35.手机接打电话系统设计

C、汽车电子应用实例实训项目

1.曲轴位置传感器

1)磁电式传感器

2)光电式传感器

3)霍尔式传感器

2.空气流量计(叶片式)

1)输出电压0.2V~ 3.5V

2)热线式输出:2.3V~ 2.7V

3)小电子风扇控制:FC开关

3.空气流量计(执线式)

1)输出电压1.0V~ 3.5V

歧管绝对压力传感器实验

4.节气门位置传感器,水温传感器,氧传感器

TPS试验

输出电压:0.5V ~ 4.5V

输出电压:4.5V/-40°C, 2.3V/20°C, 0.5V/108°C

O2试验

(1) Normal正常 : 0.1 ~ 1.0V swing摆动

(2) Rich : 0.6 ~ 1.0V swing摆动

(3) Lean : 0.1 ~ 0.3V swing摆动

5.停车/空档开关,空调开关,动力转向开关,车速传感器

(1) P/N switch 开关

(2) A/C switch 开关

(3) PSPS switch开关

(4) Speed sensor车速传感器

6.喷油器/火花塞

喷油器试验

1)负载(喷油器电阻)18Ω

2)正常转速800 rpm,最大转速3600 rpm

3)喷油顺序的变化

4)喷油器的LED显示

火花塞试验:LED显示

7.点火系统

点火实验A

1)负载(点火线圈电阻)

2)点火的变化:LED显示

点火实验B

1)负载(点火线圈电阻)

2)点火的变化:LED显示

8.冷却风扇/燃油泵/空调压缩机继电器

冷却风扇继电器实验

1) Control signal控制信号 : FANC

2) 直流12V 电机

3) 工作条件 :

A/C 信号 ON or 水温信号 108°C or 108° C

燃油泵继电器继电器实验

1) 控制信号 : F/C

2) 直流12V 电机

3)工作条件 :

空气流量计 F/C 信号ON and 旋转速度

空调压缩机继电器

1)控制信号:A/C

212V直流电机

3)工作条件:A / C信号

9.怠速阀

1)控制信号:IAC1IAC2IAC3,IAC4

2)步进电机(汽车怠速阀)

3)工作条件 :P / NA / CPSP信号

10.自动变速器TCC调节电磁阀,碳罐调节电磁阀CCP,废气EGR控制电磁阀自动变速器TCC调节电磁阀(扭力转换器离合器)

1)控制信号:TCC

2)直流12V的电磁

3)工作条件:VSS信号-40km3GR开关

碳罐调节电磁阀CCP

(1) 控制信号 : CCP

(2) 直流12V的电磁

(3)工作条件 :

c-1 :转速  1200

c-2:水温   65°C

c-3:节气门位置信号  1.0-2.5

当上述四个条件同时存在,碳罐调节电磁阀将工作。

废气EGR控制电磁阀

(1) 控制信号 : EGRV

(2) 直流12V的电磁

(3)工作条件 :

c-1 :转速  1200

c-2:水温   65°C

c-3:节气门位置信号  1.0-2.5

当上述四个条件同时存在,废气再循环阀将打开。

五、汽车电子实训考核装置清单

序号

名称

单位

数量

备注

1

实训屏

1



2

实训桌

1



3

学生凳

2

钢木方凳

4

汽车电子基础电路透明模块

1

表一

5

汽车电子应用基础实训模块

1

表二

6

汽车电子应用实例模块

1

10

7

仿真器与编程器

51仿真器

1



51编程器

AVR仿真器编程器

JLINK仿真器编程器

FPGA/CPLD编程器

8

智慧教室综合测控系统

1



9

配套软件与光盘

1



10

实验导线

1



11

计算机小推车

1

铝钢结构,装有4个万向轮子,便于移动。

12

通信接口:

1)实验台地址范围0-255

2)具有WIFIRJ45RS485上位机通信接口。

3)上位机与各学生实验台智能测量仪表数据交换,接口转换功能。

4)工作温度范围-20℃~+50℃。

1



13

实验台管理系统(上位机软件):

1)添加、删除、配置各实验台模块。

2)实时监测各学生实验台各项模块实时参数。

3)远程控制各实验台模块功能开关,按键锁定。

4)软件用户登录管理功能。

1

具有软件著作权

14

实训指导书

1



15

配套教学资源

1

购买5台以无此项配置

电子产品装配实训台

现代电力电子技术实验装置

现代物流仓储自动化实验系统

光机电一体化实训考核装置

电力自动化及继电保护实验装置

通用电工电子实验与电工电子技能实训考核实验设备

中央空调实训考核装置

液压传动实验台

电力拖动PLC变频调速综合实训装置

智能型电工电子电拖PLC综合实验装置

网孔型中级维修电工实训考核装置

《机械零件》示教陈列柜

电工、电子、电力拖动技能实训考核台

机床电气技能实训考核鉴定装置

双闭环直流调速(调压)实训考核柜

多功能家用电子产品电气维修实训考核装置

增强型检测与转换(传感器)技术实验装置(27种传感器)

检测与转换(传感器)技术实训装置(22种传感器)

液压元件拆装实训台

机械原理陈列柜

电机与变压器综合实验装置

中央空调微机控制实验室设备(带微机接口)

智能型直流电机性能综合测试实验装置

电力拖动技能实训装置

工厂供电技术实训装置

电气安装与维修实训平台

电气安装与维修实训考核装置

物料分拣实训装置

机床电气技能实训考核鉴定装置

工业数字化网络综合实训平台

钳工技能实训考核平台

网孔型电工技能及工艺实训考核装置

电力电子技术及电气传动实训装置

电子技术实训室简介,电子创新实验实训室设备

电子产品装调与人工智能创新考核装置

教学实验实训平台

电工实验台

电工电子教学实训台

船舶辅助锅炉自动控制实验台

电子工艺实训考核装置

电梯仿真模拟实验台

维修电工实训考核设备,机电电工实训设备

电工电子技术实训室、信息化时代电工电子技术发展

自动生产线拆装与调试实训装置

自动化生产线实训室、自动化综合实训室、机电一体化实训室

机械基础实训室设备,机械设计实训设备,机械传动实训设备

公差与检测技术实训室

机电传动与控制实验装置

电机拖动实验装置

工业机械传动装调实训平台

质子交换膜燃料电池教具

燃料电池教学实验平台

燃料电池发电教学实训系统

光伏发电元件展示柜系统

永磁风力发电并网实验系统

小型风力发电实训装置

小型风力发电风洞实训设备

大型风力发电系统实训平台(工程型)

风光互补发电系统实训平台

风光互补发电教学实验实训平台

风光互补发电实训系统

(分布式)5KW太阳能光伏并网发电教学系统

风力发电系统教学实验平台

双馈风力发电实验系统

光伏实训模拟装置、新能源发电实训室

室内模拟风力发电实验系统

风光氢互补发电实训系统

光伏实训模拟装置,太阳能发电实训设备,风力发电实训设备

单片机技术应用实训考核装置

单片机应用综合实训平台

单片机技术应用综合实训平台

单片机技术应用综合实训装置

单片机控制功能实训考核装置

太阳能光伏发电实验实训装置

单片机控制功能实训考核装置

电子产品装调与智能检测实训考核装置

电工电子技术综合应用创新实训考核装置

透明液压PLC控制实训装置

单片机技术实训室、提高学生单片机技术的实际应用能力

电工从业人员必须掌握的内容、电工实训考核装置

工业数字化网络综合实训平台

初级维修电工及技能考核实训装置

网孔型电工电子实训装置

电子技术综合实训考核装置

高级电工技术实训考核装置

高性能电工技术实训考核装置

钳工实验室设备.钳工实验台.钳工实训设备

透明液压PLC控制实训装置

电气控制及电子技能实训考核装置

中级电工技术实训考核装置

液压与气动综合实训平台

气动控制综合实训装置

电工实验平台,电子实训平台,电工电子实训平台

电工电子教学设备、汽车维修装置

气动控制综合实训装置

气动传动实验台

高职电工电子与自动化技术实训基地建设的探讨

液压气动PLC控制综合实训装置

工业控制综合实训平台

电工基础实验装置

模拟电路实验室《电子技术实验》

电气技术考核实训装置

电子产品装调与人工智能创新考核平台

电子产品装调与人工智能创新考核装置

液压与气动实训室设备,让理论结合实践,培养高能技术人才

液压传动实验室,气动实验室,液压气动传动与控制实验室

机床PLC电气控制实训设备、《机床电气控制PLC实训设备》

电子技术综合实验室简介,电子综合应用实训室

电工实训维修工作台

电力电子技术及控制实验装置

电子焊接装配实训台

高性能电工技术综合实训装置

网孔型电工电子实训装置

高级电工技术实训装置

智能型电工电子电拖PLC综合实验装置

高性能初级维修电工技能实训装置

高性能电工电子技术实训考核装置

电工电子教学实训台

高级电工综合实验装置

高性能电工技术实训考核装置

高性能电工、电子、电力拖动技术实训考核装置

高性能电工电子电气控制技术实训考核装置

中级电气控制综合实训平台

高级电气控制综合实训平台

电工操作台

电工电子技能实训台

电工通用技能实训台

电工电子综合实训平台

电工电子综合实验平台

PLC可编程控制实训设备

数字电子应用创新实训装置

模电、电工综合应用创新实训装置

电气自动化技术考核实训装置

电子技能与电子工艺综合实训台

装表接电综合考核实训台

电子电路技术综合实训台

通用电工电子实训设备(电工电子电气数电模电五合一)

电工电子综合实验装置、煤矿电工技术实训室

电工电子技术综合实验平台

电工技能实训考核设备

高频电子线路实验平台

电气控制综合实验装置

物联网射频识别综合应用实验箱

电气安装与维修实训考核装置

电气电子综合创新实训室设备

机电一体化组装与调试装置

维修电工综合实训系统(单面中、高级型)

维修电工技能实训考核装置

电机控制及仪表照明电路实训考核装置

电工实训考核装置

高级维修电工实训考核装置

电子电路实训综合操作台

实验电源总控台,电工电子技术综合实验装置

通用电工、电子技术实验室设备

电工电子技术综合实训考核装置

电力拖动电气控制技术实验台

电力拖动实训装置

电工技术综合实验装置

电气装配实训台、电工技能实训考核设备

电子技能实训装置

电工技能实训装置(单面双组型)

PLC一体化实训装置

通用电工、电子综合实验装置

电工实验台

电子综合试验台

电子设计自动化(EDA)实训平台

电工实训考核装置(柜式、双面型)

电子技术创新综合训练平台

电工综合实验平台

PLC·步进·伺服控制综合实训平台

电工电子电拖PLC单片机传感器实训考核装置

电工电子综合应用创新实训装置

高级电工综合实训平台

高级维修电工考核实训平台

中高级电工PLC变频器综合实训考核装置

高级电工电气控制综合实训平台

智能制造设备安装与调试实训考核平台

智能电工基础技术实验装置

PLC控制综合实训平台

PLC、变频器控制技术综合实训装置

电工电子电拖综合应用创新实训考核装置

电工电子技能综合实训考核平台

电工电子技术综合实训考核装置

电工基础与技能实训考核装置

电工技术综合实训装置

电工技术实训网板

通用电子技术实训装置

电子技术综合实训考核设备

电子技术综合实验装置

电气教学平台,劳模+技能大师联创中心建设方案

电气自动化设备安装与维修实训考核平台

智能型装接表电工实训系统

电工技能实训考核柜

直流调速(调压)实训控制柜

化工自动化仪表实训平台

电工·电子技术实训装置

电气控制实训装置(单面双组型)

电气装配与调试实训平台

仪表自动化控制综合实训台

高性能高级维修电工及技能培训考核实训装置

电工培训考核装置

机电技术技能实训考核装置

电机与电气控制实训台

楼宇智能化控制系统平台

电气技能实训考核装置

电工电气装配与工艺实训台

电机与电力拖动实训装置

维修电工技能实训考核装置(网孔板、单面双组型)

电工电子及电机拖动综合实训平台

电工电子电力拖动技术实验装置

电工技能实训与考核装置

电工技术实训台

电工技术实验装置

电工综合实训考核设备

高级电工实训台

电工电子综合实验台

智能型电工电子拖动综合实验装置(带PLC实验)

电子技术创新设计综合应用实训装置

电子焊接实训考核装置

电子工艺与检测实训平台

电子装配实训台

电子技术实验装置

高级电工电子技术实验装置

高性能电工电子电拖综合实训装置

电子技术综合实验装置

电子电路综合实验实训装置

电工基础实验装置

电气控制技术实训考核装置

电气控制及电子技能实训考核装置

内外线电气安装与维修实训装置

网孔型电工技能及工艺实训考核装置(单面、双组)

电工技能实训考核平台

电工电子技能及创新设计综合实训考核装置

电工电子技术实验台

初、中、高级及技师维修电工实训考核装置

电气控制综合实验装置

供配电技术实训装备

电工实训装置(单面双组型)

电工电子模拟实训装置

低压电工电气装配实训台

电子装配工艺与检测实训装置

电工工艺(维修电工)试验台

电工电子电拖实训台

一体化电工电子技术创新设计综合应用实训装置

现代维修电工技术实训考核装置

电工实训工作台

电子技术技能实训考核台

电子学技术综合实验装置

维修电工电气控制实训装置

机床电气与PLC控制教学实验装置

维修电工技能考核实训装置

机电技术技能实训考核装置

电气装配实训装置(网孔板、双组型)

电子产品设计与制作实训平台

电子单片机实训台

维修电工实训考核装置

电机控制及调速综合实训装置

电工电子自动化综合实训实验台

电工模电数电综合实训平台

电气控制及电子技能实训考核装置

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

电子电工综合实验装置

电工实操实验室设备、电工基本操作技术实训室

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

维修电工技能智能实训考核装置

机电技术技能实训考核装置

电工电子技能综合实训装置

通用电工竞赛训练平台

高级电工练功考核实训台

电工、电子、电力拖动、PLC、变频器、单片机、触摸屏实训台

电子技术技能实训台

现代物流仓储自动化实验系统

电气线路安装实训装置

维修电工技术实训平台

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气照明设备安装调试技能实训装置

电气安装调试实训设备,电气安装调试实训装置

自动生产线装调与设计实训装置

互联网+现代电工电子技术实训装置

电工电子·电拖·PLC技术综合实训考核装置

电气设备安装调试技能实训装置

电工电子基础实验装置

电工电子技术基础实训考核平台

电气安装与维修实训装置

电机传动与控制实验装置

维修电工高级技师考核实训设备

电气控制PLC实训台

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

电机及电气技术实验装置

电气安装调试实训装置

通用电工电子电拖实验装置

电工电子实验装置

电机拖动及电气控制技术实训装置

电机拖动及运动控制综合实验台

机电综实训考核平台

电力拖动实验装置

直流调速技术实训装置

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子焊接技能实训平台

现代电工技术实训考核装置(柜式、双面型)

高级电工电子实验装置

数字电子技术综合实训考核装置

模拟电路、数字电路实验平台

电子学综合实验装置

模拟电子电路实验装置

模拟电路应用创新实验平台

电子焊接装配实训台

电子产品焊接与工艺实训台

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子工艺实训考核装置

电子创新实验台

电子产品设计与装调实训考核装置

电力拖动一体化实训设备

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

理实一体化教室、电工电子技术实验台

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电工基础实训台

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

在线智慧电子实验系统综合实训平台

电子产品装调与人工智能创新考核装置

电力电子技术应用创新设计综合实训装置

电子学综合实验装置

电工实训操作台(单面二组型)

电工电子技术综合实训考核装置

电工电子自动化综合实验实训装置

电工电子电拖实验装置

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

机电综合实训考核平台

电工电子技术实验装置

电力拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

电力拖动一体化实训设备

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电机及电气技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子产品装调与智能检测实训室专业建设方案

电子产品装调与人工智能创新考核装置

电子产品装调与智能检测实训考核装置

电子技术综合实训考核装置

电子焊接装配实训台

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

电气控制实训平台

一体化网络型高级维修及技师电工技能培训考核实训装置

防爆电气控制技术技能培训考核实训装置

电机及拖动实验台

高级维修电工综合实训柜

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

通用电工电子电拖(带直流电机)实验台

电力拖动电气控制实验装置

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电子产品设计及制作生产线

电力系统微机保护综合实训设备

电子技术综合实验装置

电子技术综合实训平台

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动PLC变频调速综合实训装置

电力电子实训工作台

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训考核装置

高级电工电子电力拖动实验装置

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高性能电工电子电力拖动综合实验装置

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

电气控制技术实验装置

维修电工实训考核装置

高级电工及技师维修电工实训考核装置

维修电工实训装置、维修电工技能操作台

高级维修电工考核实训台(单面双组型)

电气安装与维修实训考核装置

电工电力电子实训平台

变电二次安装工实训考核装置

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

铁道车辆电气检修实训室建设

电子焊接防静电实训台

电子产品装配与调试生产线

电子工艺实训考核装置

模拟电路实验装置

电机技术实验装置(交/直流发电机)

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力自动化及继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

初中级电工实训考核装置

高级电工技术实验台

电气智能控制PLC 技术实训装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

高级维修电工实训考核装置

电工实训考核装置简介,电气装配实训台注意事项

高性能高级维修电工技能培训考核装置

电子技术实训装置

电工电子技术创新设计综合应用实训装置

电气动力设备安装调试技能实训装置(高级)

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路应用创新实验平台

模拟电路实验装置

电工技能实训考核装置

高性能电工综合实验装置

高级电工实操柜,中级电工实操柜,初级电工实操柜

高级电工技术实训考核装置

中级电工技术实训考核装置

初级电工技术实训考核装置

电工综合训练装置

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

高级电工综合实验装置

现代电气控制应用实训设备

通用电工实验台,通用电工技术实训台

通用电工技能综合实训装置

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

通用电力拖动实验室成套设备

通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

智能型电工、电子、电力拖动综合实验装置

智能型电工、电子、电力拖动综合实验装置(带PLC实验)

智能型电工、电子/电拖、PLC、单片机综合实验装置

智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子工艺实训台

电子装配调试实训台

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

电气技能实训考核装置(单面双组型)

高性能电工技术实验装置

高性能电工电拖实验装置

高性能电工、电子、电力拖动、PLC、变频器实训装置

高级电工技术实验台

高性能电工电子实验台

高级电工电子电拖综合实验台

维修电工技能实训考核装置(两面四组型)

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高性能高级维修维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级维修电工技能实训考核装置

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级技师维修电工实训考核装置

维修电工电气控制技能实训考核装置

中高级维修电工及技能培训考核实训装置(电工考证实训设备)

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

电工电子综合应用创新实训装置

高级电工、电拖、PLC实训考核装置

高性能初、中、高级维修电工技能综合实训考核装置

电气设备安装调试技能实训装置

自动加工与装配生产线实训考核设备

机床电气技能实训考核鉴定装置

现代电气控制系统安装与调试实训考核装置

模电、数电、电力拖动实验台

维修电工实训考核柜(柜式、双面型)

双面网孔板维修电工技能实训考核装置

高级电工电子实验装置

电工电拖实训平台

维修电工电气控制技能实训考核装置

维修电工通用型实训考核实训装置

维修电工排故培训考核装置

电工基本技能综合实训设备

维修电工实训装置(网孔板单面双组型)

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

电子技术综合实训考核装置

电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

电子工艺实训考核装置

电子工艺综合实训装置

电子工艺实验考核装置

电工技能及工艺实训考核装置(网孔板)

通用电工电子技术及电力拖动实验台

电子产品焊接装配实训台

中级维修电工实训台

初级维修电工实训学生台

电子实验室设备

电工电子综合实验平台

模电数电技术实验台

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

智能变配电系统实验开发平台

高级维修电工及技师技能实训考核装置

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

35kV变电站及10kV供配电系统倒闸操作屏

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

电力系统自动化实训平台

电力系统继电特性及继电保护实验装置

电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电工电气维修实训台

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

维修电工技能实训考核台

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

技术安全检查实训装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

电力电子技术及数模电综合实验台

电工、模电、数电实验室设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工实验室成套设备

电工实验台

电工、模电、数电、电气控制综合实验室成套设备

模电.数电实验台

电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电机拖动及电力电子技术创新实验实训装置

电力电子技术及电气传动实训装置

电力电子电气自动控制技术实训装置

电机及电气技术实验装置

电力电子基础实训台

电力电子技术实训台

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电机控制及照明实训柜

电力自动化及继电保护实验装置

DSP原理及电机调速实验系统

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

交直流调速实训装置

电机维修及检测实训设备

机电综实训PLC考核平台

电机拖动实验台

电机及电气技术实验装置

电气动力设备安装调试技能实训装置

电力电子电机拖动综合实验台

电机控制与调速综合实训装置

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电力拖动实训装置

电工电子相关实验教学设备

电子装配实训台,电子基本技能实训设备

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术及传感器综合实训装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

模电、数电实验与技能实训考核台

电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

电工、模拟、数字、电力拖动综合实验装置

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

高性能电工电子实训考核装置

高性能电工、电子、电力拖动技术实训考核装置

电力拖动工厂电气控制技能及工艺实训考核装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工电子技术实训考核装置、高性能电工电子电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

单片机实验箱

信号与系统/DSP实验箱

单片机同步互动实验系统

数字、模拟电路同步互动教学系统

电路分析基础课程设计实验室设备

电路原理与模拟电路综合实验箱

数字电路、EDA技术实验设计系统

SAE数电/摸电/EDA综合实验系统

三相电路的实验箱

电子测量实验箱

电工电路技术实验箱

太阳能教学实验箱

8086KB微机原理与接口实验箱

自控原理及计算机控制技术教学实验箱

新型计算机组成原理实验箱

计算机组成原理基础实验箱

计算机设计综合技能试验箱

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

创新型模块化模拟电路实验箱

增强型电子线路综合实验箱

数字电子技术实验箱

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

微机原理与接口技术,计算机控制技术课程

创新单片机实训箱

EDA实验箱

EDA实训室、EDA实验开发箱

FPGA教学开发创新平台

E207EDA设计技术实验箱

E216SOPC系统综合开发平台

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

综合电路原理实验箱

电路原理实训室设备

EMCU模块化多CPU创新单片机实训实验箱

单片机嵌入式实验系统

新型单片机实验箱

8-32位微机原理接口实验系统

集成一体化单片机、微机接口综合实验箱

多种单片机、微机接口与组态综合实验系统

51单片机实验箱

STM32单片机实验箱

单片机与组态综合实验系统

单片机与MCGS组态综合实验系统

单片机、微机原理及接口技术二合一实验箱

自控原理实验箱

自控计控原理实验系统

自控原理与计算机控制实验箱

超强型计算机组成原理实验箱

计算机组成原理与系统结构实验箱

微机原理与接口技术实验室

数字模拟电路实验箱

模拟电路实验箱(含信号源)

模拟电路实验箱

数字电路实验箱

数字模拟电路实验箱

数字电路、模拟电路综合实验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析基础实验

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

信号与系统实验平台

信号与系统及数字信号处理平台

通信教学实验系统

移动通信系统

现代交换系统方案

数字通信技术实验系统方案

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

信号与系统控制理论实验装置

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

通信系统原理实验箱

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

通信原理实验箱

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

创新单片机实训实验箱

数字、模拟、电路分析综合实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电工、电子、电拖(带直流电机)技能实训与考核实验室设备

通用电工电子电拖(带直流电机)实验台

通用型电工电子实验台

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用电子实验与电子技能实训考核实验室设备

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

智能电工技术实验装置

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

电工电子及电力拖动综合应用创新实训装置

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

汽车电子技术专业设备    更多产品>>

智能网联汽车综合实训室建设方案

汽车电磁学原理智能教学平台

浅谈职业教育新能源汽车汽车维修人才的培养、新能源汽车实训设备

新能源电动汽车透明实训模型《比亚迪》

新能源汽车与维修专业实训室建设

新能源汽车交直流充电桩综合实训台

充电桩(站)及监控实训系统、新能源汽车充电桩

汽车维修人才的培养、汽车教学设备

卡罗拉14款电器实训台

奇瑞瑞虎8全车电器实训台

迈腾B8汽车电气系统便携测量盒组件

新能源汽车实训室设备

汽车电工电子技术综合应用创新实训考核装置

新能源汽车电工电子基础教学平台

部队汽车实训室建设、汽车检测与维修技术(军车方向)

部队汽车实训设备

现代物流仓储自动化实验系统

立体仓库实物教学实验装置

新能源汽车电工电子基础实训装置

交通灯控制教学模型

汽车电工电子实训室

汽车电子实训装置、汽车电子实训室设备

汽车电磁学基础实训装置

汽车基础电路实验箱

汽车电子电路实验箱

汽车总线技术实训平台

新能源汽车电工电力电子实训装置

电动汽车充电桩系统实训台

燃料电池电动汽车动力系统实验平台

高压安全实训台

交流充电桩原理实训台

新能源汽车动力电池控制系统教学平台

电动汽车电池动力总成及管理系统教学平台

纯电动整车检测实训系统

新能源汽车检测与维修实训考核设备

新能源汽车电工电子及电机驱动技术教学系统

ABS/ASR/ESP制动系统实训台

纯电动车永磁同步电机解剖展示台

电机解剖教学平台

电池解剖教学平台

纯电动汽车电控系统教学平台

PEM水电解实验器

燃料电池教学实验平台

燃料电池动力系统教学平台

柴油机拆装实训设备

新能源高压器件展示箱

高压安全原理教学实验箱

农机实训室建设方案、农业机械实训室

农机拆装实训设备

电动车PTC结构解剖实训台

电动车压缩机结构解剖实训台

新能源汽车电动真空助力制动系统实训台

纯电动汽车车身电器实训台

比亚迪秦电动转向助力EPS实训台

新能源电动车高压电控总成驱动电机变速箱实训台

纯电动汽车动力电池与管理系统实训台

新能源汽车ABS/EBD/BAS糸统实训台(比亚迪)

新能源电动车高压电控总成驱动电机变速箱实训台

新能源车载充电机解剖实训台

新能源比亚迪车载网络实训台

交流充电桩模拟实训装置

纯电动汽车空调实训台

汽车电子电工实训考核设备

迈锐宝XL汽车全车电器实训台

勇士2022汽车动力转向系统实训台

维柴w615柴油发动机的实训平台

豪沃电路实训台

猎豹全车电器实训台

金龙客车全车电器实训台

全顺全车电器实训台

欧曼全车电器实训台

猛士EQ2050全车电器实训台

猛士指挥车汽车电控发动机实训台

东风EQ1118G汽车全车电器实训装置

东风天锦发动机动态实训平台(东风天锦EQ4H)

东风天锦发动机解剖实训台架

东风天锦EQ1120GA2底盘实训台

天锦康明斯ISDe2150发动机实训台

天锦康明斯ISDe2150发动机解剖实训台

东风天锦全车电器实训台

东风2050全车电器实训台

陕汽2190N燃油喷射系统实物演示装置

SX2190全车电路综合实训台

SX2150汽车底盘实训台

陕汽2190N全车电器实训台

陕汽2190N离合器工作原理实训台

陕汽2190N全车气路工作原理图

车辆继电器系统训练台

发动机电子燃油喷射系统

手动变速器解剖运行台(解放CA1122)

汽车空调系统实验台

新能源汽车实训设备、汽车发动机实训台

汽车底盘实训装置

汽车实物解剖模型

021-61482202 021-61482206
