电动汽车充电桩实训台,电动汽车充电桩实训装置

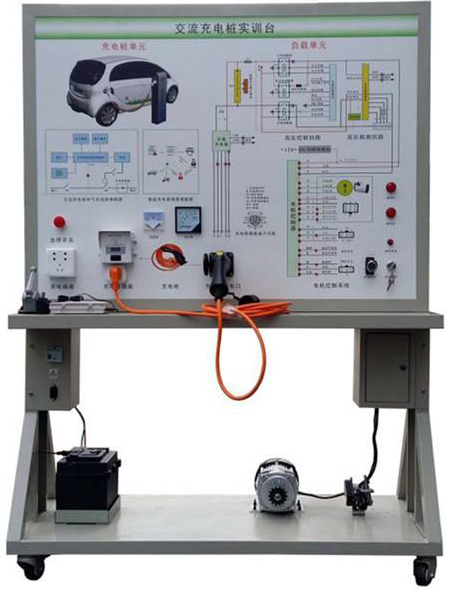

SBC-XNYCD电动汽车充电桩实训台



一、电动汽车充电桩系统实训台简介:该设备完整展示了新能源汽车充电装置系统,全面展示了充电桩的组成、结构、原理、操作及排故障。(配套国标充电枪与车载充电座,且安装真实的驱动电动机运行负载。)

二、电动汽车充电桩系统实训台功能特点:

1、详细的原理框图展示,真实可操作运行的充电系统与电机驱动系统。

2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电动汽车充电与电机驱动系统结构原理图和实物,认识和分析电动汽车充电与电机驱动系统的工作原理。

3、真实的交流充电桩充电端口,便于学习充电端口管脚定义及作用。

4、面板上安装有点火开关、充电桩分解组件,电机驱动系统组件,电动机控制器,工况指示灯,电源开关,油门踏板,制动踏板,动力电机与电池等模块与操纵开关。

5、示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。

6、配套充电桩智能充电卡片、充值软件。

7、安装充电桩的电压表与电流表,同步显示数据。

三、产品组成:

电动车交流单枪充电桩、智能充电卡片、充值软件、电压显示、电流显示、交流充电桩充电插座/充电枪、蓄电池组、负载单元等组成,可移动的台架。

四、电动汽车充电桩实训台技术规格:

1、供电电源:AC220V ±10% 50Hz

2、供电电流:最大32A

3、工作温度:-40℃+50℃

4、外形尺寸:1240×600×1700mm(××)

3、设备颜色:标准7032

4、钢管:40*40*3mm

5、设备机柜:1.5mm冷板冲压成形,背面设置维修门;

6、移动脚轮:100*60mm

五、电动汽车充电桩系统实训台实训项目:

1、交流充电桩内部电路原理实训

2、交流充电桩的部件组成及作用实训

3、交流充电桩的操作方法实训

4、操作充电桩对蓄电池充电、蓄电池通过负载放电的全过程实训

5、故障设置、排除思路和方法实训

6、智能充电卡片、充值软件应用实训

六.电动汽车充电桩实训台基本配置(每台)

序号

名称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm

1

2

充电桩组件

国标220V16A,3.5KW

1

3

充电插座与充电枪

国标

1

4

智能充电卡片、充值软件

硕博配套

1

5

电动车电机

48V1KW

1

6

电动车电机控制器

48V1KW

1

7

油门踏板,制动踏板,动力电池组

硕博配套

1

8

模拟指示灯

硕博配套

1

9

操作开关

硕博配套

1

10

直流接触器

硕博配套

1

11

移动台架

1240×600×1700mm (带自锁脚轮装置)

1

12

故障模拟与排除装置

硕博配套

1

13

保险丝盒

硕博配套

1

14

保修卡/合格证

硕博配套

1

15

教师手册

配套

1
