纯电动汽车动力电池与管理系统实训台,汽车实训室设备

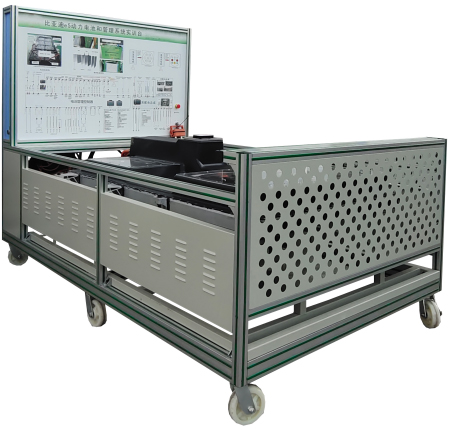

SBC-XNYDG纯电动汽车动力电池与管理系统实训台



一、产品简介

纯电动汽车动力电池与管理系统实训台选用纯电动汽车动力电池包总成和管理系统真实材料制作的实验实训台架,可完成动力电池包总成和管理系统相关的实验实训内容,台架也可以给其他系统提供动力电源。适合于各类院校对锂动力电池包及管理系统(BMS)等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

二、功能特点

1.各器件安装在平台上,电气连接方式与实车相同,真实展示动力电池系统结构。

2.增加安装动力电池包信息显示器(7寸触摸屏),安装在面板上可观察充放电过程各项参数,动力电池包充放电过程控制逻辑和主要部件参数变化规律。BMS电池管理系统(带CAN通讯)带被动均衡功能,带开关控制保护(单体断线、短路、过压、欠压、过流、过温),带CAN通讯,估算SOC(荷电状态)等。

(1)具有单体电压数据采集、总电压数据采集、电流采集、温度采集。

(2)具有完备的故障等级报警功能,包括电压、电流、温度等故障报警。

(3)具有SOC估算功能。

(4)具有充放电控制功能。

(5)具有被动均衡管理功能。

(6)系统开关无源机械触点。

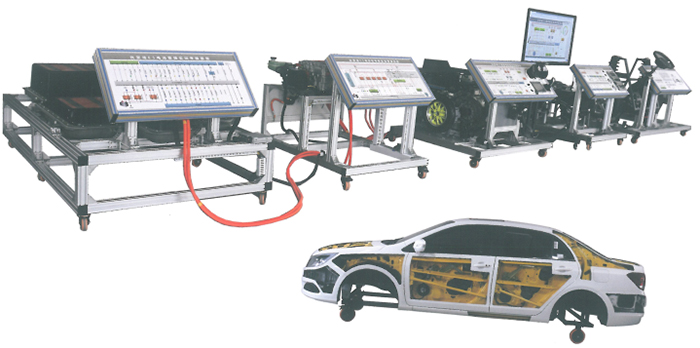

3.设备给驱动传动系统等设备提供高压动力电源,配套原车连接电缆线,与原车连接方式相同。通过给驱动传动系统等设备提供高压动力电源,展示高压动力电池放电系统的结构与原理、动态演示放电系统工作过程。

4.安装有真实可运行的原车车载充电系统(带车载充电机、国标充电接口与充电枪),展示车载充电系统的结构与原理、动态演示充电系统工作过程。

5.高压配电箱与动力电池包上盖半透明改装,展示内部控制器件结构。

6.面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物,认识和分析系统的工作原理。

7.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。

8.安装有诊断座接口,可连接专用或通用型汽车解码器,对电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

9.安装故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点15个。

10.设备框架采用40mm×40mm40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

11.配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。

12.安装安全保护装置:急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

三、技术规格

1. 外形尺寸(mm):平台1850*1300*1400(长**高),检测台1500×700×1700(××)

2.面板外形尺寸(mm):1448×940mm(长*宽)

3.移动脚轮:100*60mm

4.工作温度:-40℃+50℃

5. 高压动力母线电源:633.6V

6. 低压控制工作电源:DC12V

7. 动力电池:磷酸铁锂电池容量(kW·h)-75AH

8. BMS电池管理系统:比亚迪e5

四、实训(实验)项目

1.动力电池包(BMS)控制原理认知。

2.动力电池包(BMS)主要零部件功能认知。

3.动力电池包(BMS)各种状态下逻辑控制关系,掌握电流,电压,电池压差,电池温度等参数变化规律认知。

4.BMS如何采集动力电池组压差,并控制充电和放电过程实训实验。

5.BMS如何采集动力电池组温差,并控制充电和放电过程实训实验。

6.新能源高压系统操作安全注意事项,高压连接器插拔方法实训实验。

7.动力电池包(BMS)故障分析与诊断。

8.动力电池包(BMS)拆装与维护实训。

9.动力电池(BMS)管理系统CAN总线测试与控制实训。

10.维修开关认知。

11.动力电池充电系统结构原理功能检测、操作使用。

12.漏电传感器、大电流继电器实训。

五、基本配置

(比亚迪e5 EV300纯电动汽车) 锂动力电池组、电池管理系统BMSBMS显示屏(7寸触摸屏)、维修开关、辅助蓄电池(12V45AH)、高压配电箱、漏电传感器、车载充电机、国标充电插座与充电枪、直流接触器(包含充电继电器、总正继电器、总负继电器、预充继电器)、急停开关与电源总开关、一体化全铝合金型材搭建的移动台架(1500×700×1700mm ,带自锁脚轮装置,带安装检测端子的原理面板1448×940mm)、故障考核系统、设备操作说明书。

★配套实验室智能电源监控系统(投标现场演示功能)

本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台,进行海量数据存储,并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。

1)数据云系统上传

2)微信小程序数据查询

3)历史数据查询

4)数据分析统计

5)微信报警

6)微信反向控制

1)云平台包含:

1)数据显示:显示电压、电流、有功、无功、功率因数等电气量。

2)控制:可在微信小程序中远程控制智能开关的通断。

3)历史数据:显示计量的历史数据,可查询历史曲线。

4)设备报警:对设备的过压过流等异常情况进行报警。

2)终端包含:

1)现场数据显示画面:显示电压、电流、有功、无功、功率因数等电气量,以及云端连接二维码。

2)微信小程序界面:设置现场数据连接云平台后台数据库管理。

3)外形尺寸基本等同于漏电开关,便于安装和维护,不接受组合式、拼凑式结构。

提供有效、权威的证明文件,证实该产品的可靠、安全、先进性。
