燃料电池动力系统教学平台,燃料电池动力系统

SBC-XNYRL燃料电池动力系统教学平台



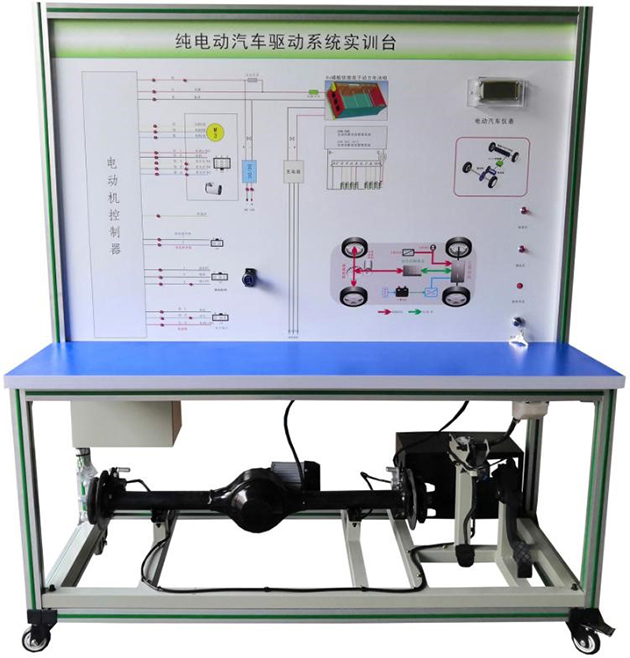

参考图

一、产品简介

1、燃料电池动力系统教学平台采用真实的 汽车新燃料动力(氢燃料电池)驱动系统实物为基础,可真实展示氢燃料电池汽车动力驱动系统的组成结构和工作过程。

2、适用于学校对氢燃料电池 汽车动力驱动系统的教学需要。

3、本设备满足汽车新能源与节能实训课程的教学需要。

二、功能特点

1.真实可运行的氢燃料电池 汽车动力驱动系统,充分展示氢燃料电池 汽车动力驱动系统的组成结构和工作过程。

2.实训台面板采用4mm厚铝塑板,面板打印有永不褪色的UV平板喷绘的彩色电路原理图。

3.实训台面板上安装有仪表,可实时显示动力传递过程、车速、电压、温度等、电控系统等参数变化。

4.实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

5.实训台配备有电子油门控制装置,可方便对动力驱动系统进行加减速。

6.实训台配备有电源总开关、转动部件防护罩等安装保护装置,安装可移动脚轮。

7.真实演示氢燃料电池 汽车动力驱动系统的工作过程。

8.设备框架采用40mm×40mm40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

9.配套实训指导书等教学资料,完整讲述工作原理,实训项目,故障设置及分析等要点。

三、技术规格

1、工作电源:HV磷酸铁锂离子动力电池组

2、工作温度:-40℃+50℃

3、设备框架:采用40mm×40mm40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面装配32mm厚彩色高密度复合板。

4、移动脚轮:100*60mm

5、外形尺寸:1500×700×1700mm(××)

6、电机与驱动桥总成:48V1KW及电机运行配套件(仪表与档位等)

7、锂电池带充电器:48V20AH

8、制动装置:2轮液压制动

9、氢燃料电池及控器:100W

◆额定输出:100W12V@8.34A

◆单电池数:20(100*36*3)

◆反应物质:氢气、空气

◆供氢品质:干燥,纯度99.99%

◆供氢压力:0.045-0.06Mpa

◆供氢流量:满负荷运转时1.2L/min

◆起动时间:<20S

◆输出电压:1018V

◆放气阀压:12V

◆风扇电压:412V

◆增湿类型:自增湿

◆冷却类型:空冷

◆环境温度:5-35℃

◆电堆温度:<56℃

◆电堆效率:45%@12V

◆产品重量:0.8kg

◆裸堆产品尺寸:104mm*98mm*70mm

10DC/DC模块:12--48V30A48V-12V30A

11、金属氢化物氢瓶及其组件:

◆ 金属氢化物氢瓶用来给燃料电池供应燃料,其规格为:

◆ 贮氢容量( 20℃):  100L

◆ 放氢流速( 20℃):  >10L/min

◆ 放氢压力( 20℃):  ≥0.3MPa

◆ 使用环境温度:060℃

◆ 产品氢纯度:99.99%~99.9999

◆ 原料氢: ≥98%(普通工业氢)

◆ 充氢压力:2.03.0MPa

◆ 充氢环境温度:040℃

◆ 热交换方式:空气自然对流或强制对流

◆ 重量:4.5kg

◆ 外形尺寸:长720mm,直径160mm

 钢瓶(带减压阀门和压力表)

◆ 容积:4L

◆ 压力:15MPa

◆ 氢气纯度:99.999%高纯氢

◆ 减压器规格:最大输入压力(25MPa

◆最大输出压力(0.25MPa

四、实训实验项目

1.新燃料动力(氢燃料电池)驱动系统结构与原理认知。

2.新燃料动力(氢燃料电池)驱动系统的端子及对应的功能认知与检测。

3.了解新燃料动力(氢燃料电池)系统能量传递过程。

4.新燃料动力(氢燃料电池)驱动系统结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除。

五、基本配置(每台)

检测控制面板(装有各种检测端子以及彩色电路图)、氢燃料电池及控器、电机与驱动桥总成、电机控制器、点火开关、电子油门、档位装置、电池组与铁电池箱、充电机、DC12V装置、一体化全铝合金型材搭建的移动台架(1500×700×1700mm 带自锁脚轮装置,带安装检测端子的原理面板,面板1448×940mm)、设备操作说明书。
