SX2190全车电器教学板

SX2190全车电器教学板



一、产品简介

SX2190全车电器教学板该设备采用陕汽SX2190柴油机整车电器实物为基础,充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。

适用于学校对整车电器理论和维修实训的教学需要。

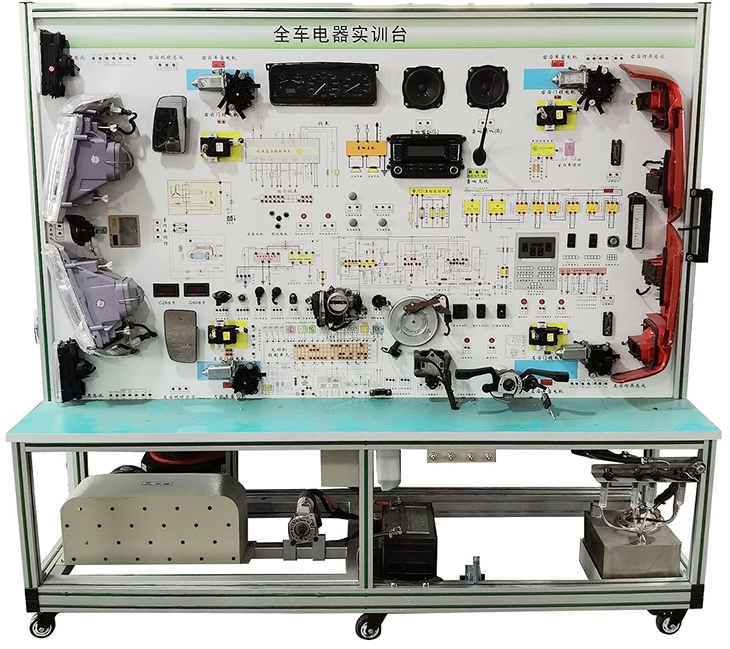

 样图

二、功能特点

1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。

接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。

2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。

3.示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。

4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。

三、技术规格

外形尺寸(约):2080×700×1900mm(××)

动力电源:三相四线(或三相五线)380V±10% 50Hz

工作电压:直流24V

工作温度:-40℃+50℃

三相异步电动机

  号:YT 100L1-4

电压:AC 220V/380V

功率:2.2KW

转速:1420r/min

颜色:7032

钢管:40*40*3mm

机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:100*60mm

四、基本配置(每台)

序号



规格型号

单位

数量

1

面板

装有各种检测端子以及彩色电路图

1

2

点火开关



1

3

组合仪表

原车

1

4

组合开关

原车

1

5

左右前大灯总成

原车

1

6

左右前雾灯

原车

1

7

左右转向灯

原车

1

8

左右转向边灯

原车

1

9

左右组合尾灯

原车

1

10

牌照灯

原车

1

11

灯光开关

原车

1

12

刹车灯开关

原车

1

13

倒车灯开关

原车

1

14

危险灯开关

原车

1

15

线束



1

16

雨刮总成

原车

1

17

雨刮控制继电器

原车

1

18

喷水电机

原车

1

19

喷水壶

原车

1

20

喇叭

原车

2

21

喇叭继电器

原车

1

22

雾灯继电器

原车

1

23

起动机总成

原车

1

24

发电机总成

原车

1

25

三相异步电动机

YT 100L1-4

1

26

蓄电池



2

27

保险丝盒



1

28

电源总开关

50A

1

29

移动台架(带自锁脚轮装置)

2080×700×1800mm(长×宽×高)

1

30

故障模拟与排除装置



1

31

教师手册



1

32

合格证与保修卡



1
