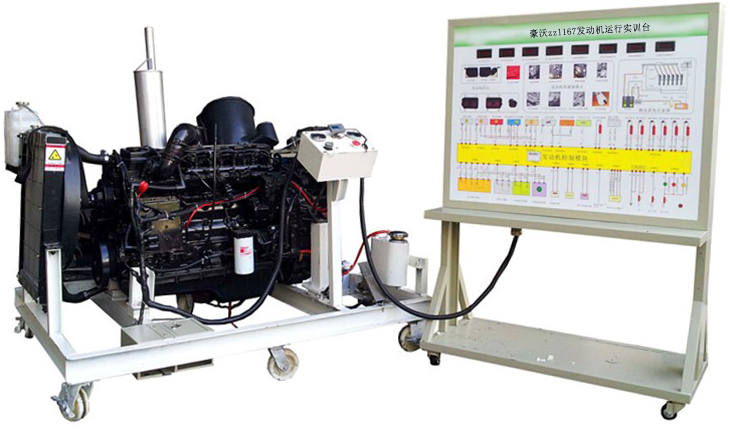

豪沃zz1167发动机运行实训台

豪沃zz1167发动机运行实训台



一、产品简介

豪沃zz1167发动机运行实训系统以翻新 豪沃zz1167汽车国三原厂柴油发动机总成。及运行附件为主体部件,发动机可起动运行,进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作,真实展示柴油发动机结构与原理及工作过程。

二、组成结构

CA1125柴油发动机总成、组合仪表、发动机控制单元、散热系统(水箱、风扇、上下水管)、排气系统、进气系统(进气软管、空气滤清器总成)、原车电路原理图板及检测端子面板、蓄电池、电源总开关、燃油箱、油水分离器、油门踏板装置、可移动机台架、台架高温及转动等部位加装防护装置等。

三、发动机技术参数

进气形式:增压中冷;汽缸数:6;汽缸排列形式:直列;排量:6.06L;排放标准:国三/欧三;最大输出功率:132kW;额定转速:2500rpm;最大马力:180马力;最大扭矩:650N.m;最大扭矩转速:1500rpm;发动机形式:电控式;缸径x行程:101x125mm

四、功能特点

1、真实可运行的柴油发动机,充分展示柴油发动机的组成结构和工作过程。

2、实训台面板上绘有柴油发动机电路部分彩色喷绘原理图,面板采用铝塑板UV制作;

3、实训台配备有油门装置,可方便对发动机加速减速。

4、实训台配备有电源总关、水箱防护罩、飞轮防护罩等安全保护装置。

5、实训台面板上安装有检测端子,可直接在面板上检测各传感器、执行器的电信号,如电阻、电压、电流、频率、波形信号等。

6、实训台底座部分采用钢性结构焊接,表面采用烤漆工艺,带自锁脚轮装置,移动灵活。

五、其它参数

1.工作电源:24V

2.油箱容积:10L

3.工作温度:-50℃50℃

4. 面板工艺: 采用铝塑板,表面氧化喷漆,UV平板高真彩彩色原理图,10年不变色不褪色不变形,经久耐用、美观大方;

5.优质钢材:40×80×3.0钢材;

6.安全护栏:3.0不锈钢、2.5冲孔板;

7.保养间隔:90天。

8.外形尺寸:运行台1600×1400×1300mm(××);检测台1240×600×1600mm(××)

六、基本配置(每台)

序号



规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图

1

2

组合仪表



1

3

发动机控制电脑(ECU)



1

4

诊断座

OBD

1

5

点火开关



1

6

电控高压共轨柴油发动机总成



1

7

燃油箱

10L

1

8

油门控制装置



1

9

进、排气管



1

10

水箱(含保护罩)



1

11

冷却电子风扇

12V80W

2

12

空气滤清器及进气管

原车

1

13

蓄电池

12V 80Ah

2

14

继电器

含:主继电器、起动继电器、冷却风扇继电器、预热继电器等

1

15

保险丝盒



1

16

电源总开关

50A

1

17

移动台架(带自锁脚轮装置)

运行台1600×1400×1300mm(长×宽×高)

检测台1240×600×1600mm(长×宽×高)

1

18

故障模拟与排除装置



1

19

设备教师手册



1

20

设备合格证、保修卡



1
